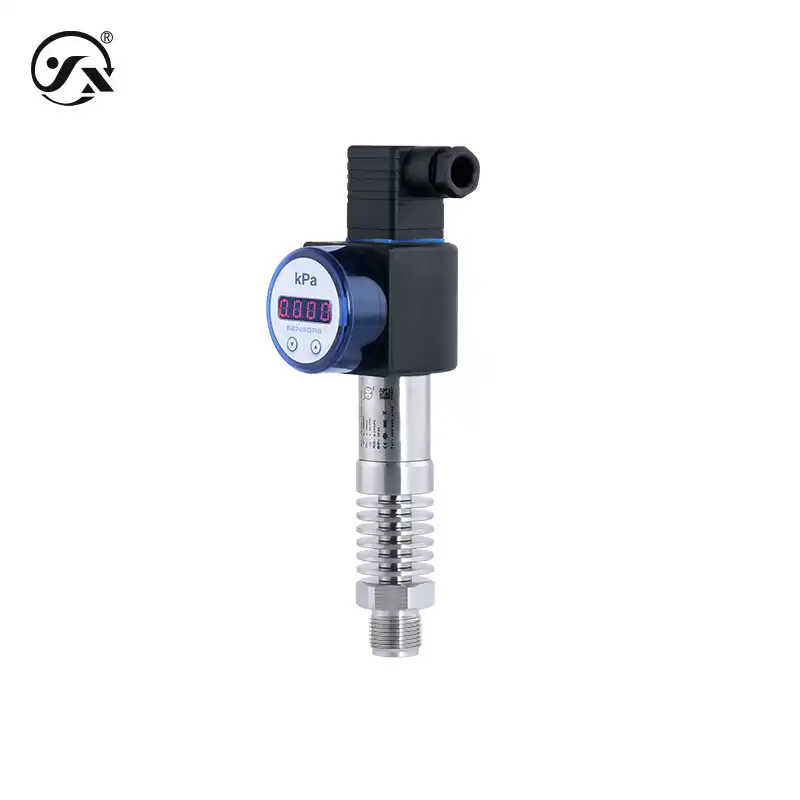

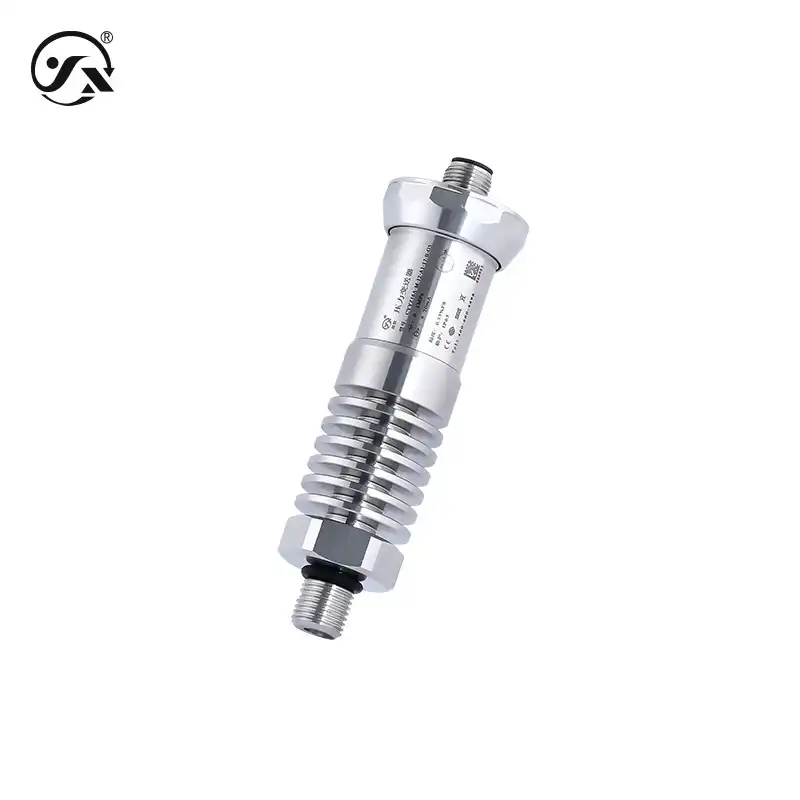

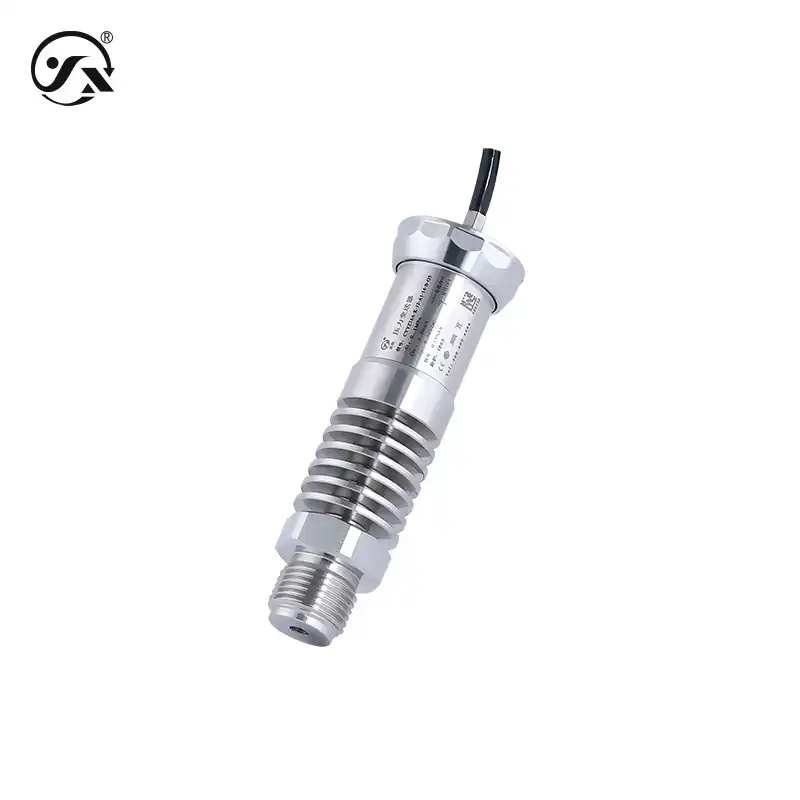

CYYZ16A压力变送器设计精心，不仅结构紧凑，而且质量优良，适合测量高温液体或气体，并且性价比高。它还具有输出信号、量程范围、压力接口、电气连接等多元化的优势，方便匹配不同工况现场。
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容）量程区间＜10kPa(非导体、非腐蚀性、非爆炸性气体且湿度≤90%RH、无结露) |
| 测量量程 | -100kPa～0～100MPa（详见量程选型表） |
| 压力方式 | 表压、绝压、负压 |
| 介质温度 | -40～150℃ |
| 接通时间 | 20ms |
| 稳定性能 | ±0.1% FS/年 |
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） |
| 防护等级 | IP65（无显示）IP54（有显示） 注：以上防护等级是指电气连接完整后所达到 |
| 耐用性能 | 10X10⁶次（量程下限到量程上限循环次数） |
| 整体重量 | 无显示≈320g 有显示≈360g |
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 输出供电： | |
| 输出信号 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、0.5～2.5VDC |
| 供电范围 | 9～36VDC、15～36VDC、3～5VDC |
| 精度等级 | 0.1%FS、0.25%FS、0.5%FS |
| 响应频率 | 5Hz、30Hz、100Hz |
| 最大功率： | |
| 电流型 | ≤0.02Us(W) |
| 电压型 | ≤0.02Us(W)、≤0.008Us(W) 、≤0.001Us(W) |
| 数字型 | ≤0.02Us(W)、≤0.015Us(W) |
| 负载特性： | |
| 电压型 | ≥10kΩ |
| 电流型 | 无显示负载≤{（Us-7.5）÷0.02}Ω （Us=供电电压） 有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） |
| 环境条件： | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过压与爆破 | 600%FS、500%FS、400%FS、300%FS、20kPa、200kPa、600kPa、900kPa、1.25MPa、2MPa、3MPa、5MPa、9MPa、12.5MPa |
| 整体材质： | |
| 膜片 | 316L不锈钢（接触被测介质） |
| 过程连接 | 304不锈钢（接触被测介质） |
| 外壳 | 304不锈钢 |
| 密封件 | 见过压与爆破图表（接触被测介质） |
| 赫斯曼接头 | ABS工程塑料、 |
| 显示外壳 | ABS工程塑料 （LED显示） |
| 赫斯曼接头 | ABS工程塑料 |
| 机械稳定性： | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护： | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度 | 500VAC |
| 输出限制： | |
| 输出最小 | 4mA、3.8mA、0、0.001VDC、0.05VDC |
| 输出最大 | 20mA、26mA、2000、12VDC、10VDC、5VDC |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
