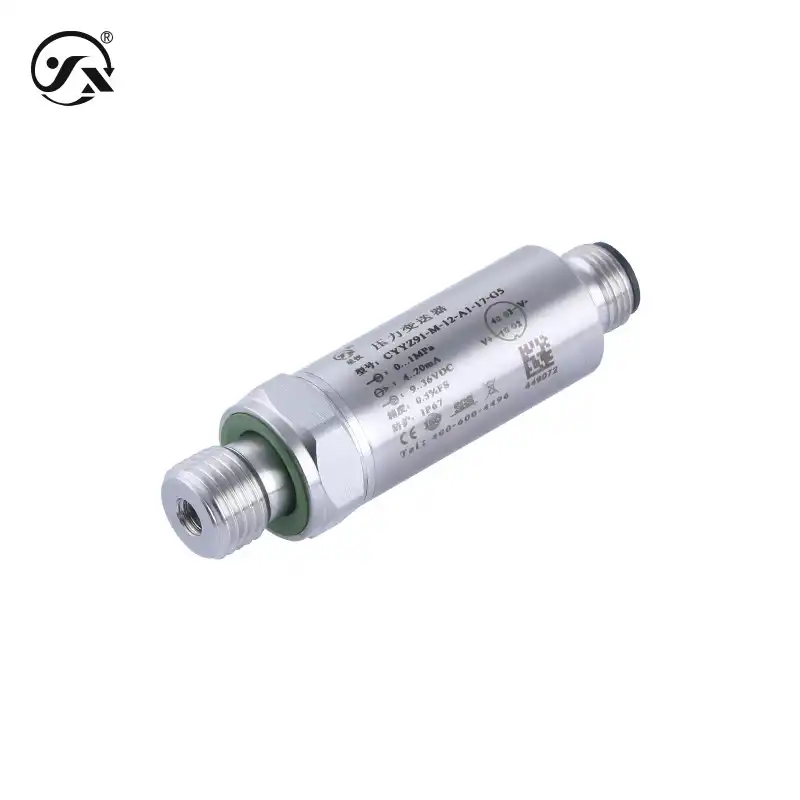

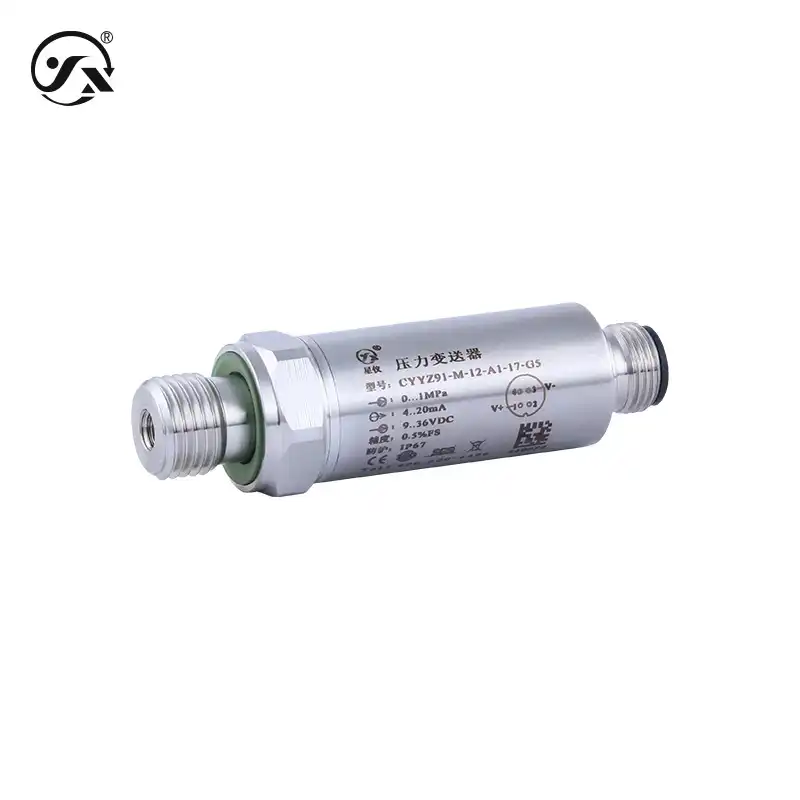

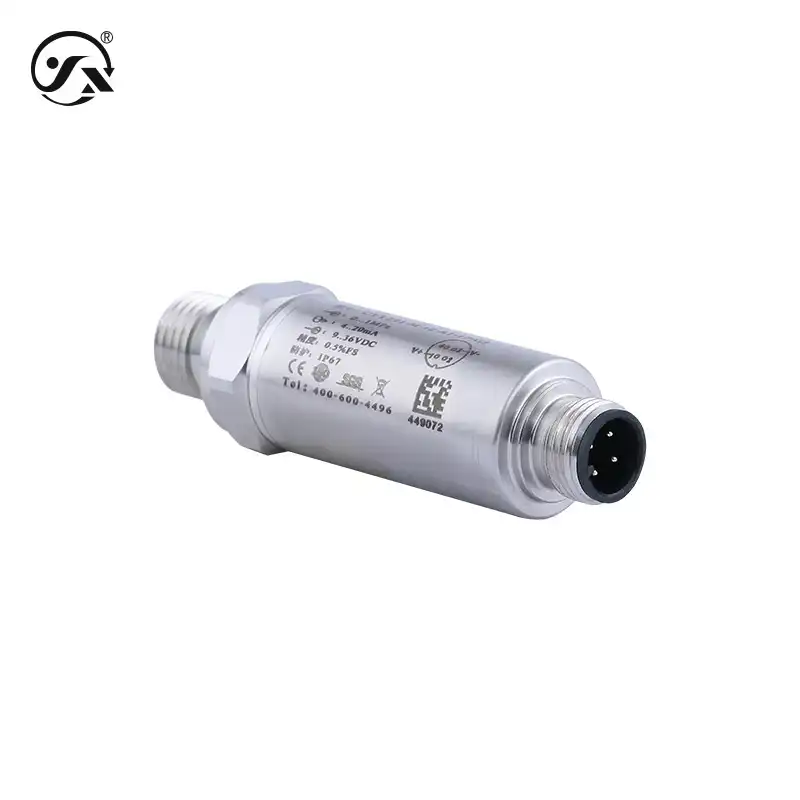

CYYZ91精巧型压力变送器

CYYZ91压力变送器设计精心，结构紧凑，适用于安装空间有限的工业设备等，内部封胶处理使其具有抗震动防结露等优点。

产品型号CYYZ91
产品分类压力变送器
适用场合工业现场压力 / 液位 / 温度等介质测量,可按工况定制
供货方式原厂直供,常规型号现货,支持非标定制
技术支持133-3326-0951(同微信 · 选型 / 报价 / 技术支持)

提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

压力变送器CYYZ91系列是以密封压为测量方式的，内部封胶处理，提升了防护与抗震等级。并采用扩散硅芯体，经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYYZ91系列压力变送器具有优异的性能。它抗干扰、过载和抗冲击能力强、温度漂移小、稳定性高、体积小，是工业自动化领域理想的压力测量仪表。

产品特点

量程：0～0.6MPa～60MPa
输出：4～20mA
供电：9～36VDC
精度：0.5%FS

典型应用

工程机械
移动设备
液压系统
安装空间有限的工业设备等

基础参数
测量介质	液体或气体（与接触材质兼容）
压力量程	0～0.6～60MPa
压力方式	密封压（以绝对压力101.3kPa为零点）
输出信号	4～20mA
供电范围	9～36VDC
介质温度	-40～120℃
接通时间	20ms
响应频率	模拟信号输出≤20Hz
精度等级	0.5%FS(参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH）
温度补偿	-10～70℃
稳定性能	±0.2%FS/年
温度漂移	±0.02%FS/℃（温度补偿范围内）
防护等级	IP67注：以上防护等级是指电气连接完整后所达到，也取决于电气连接插头。
耐用性能	10X10⁶次（量程下限到量程上限循环次数）
整体重量	≈60g
最大功率	≤0.02Us(W)注：Us=供电电压
分辨率	0.02%FS
负载特性
电流型	负载≤{（Us-7.5）÷0.02}Ω（Us=供电电压）
环境条件
环境温度	-40～85℃
过压与爆破
过载压力	150%FS、200%FS
爆破压力	300%FS、400%FS、500%FS
整体材质
膜片	316L不锈钢（接触被测介质）
过程连接	304不锈钢（接触被测介质）
外壳	304不锈钢
芯体密封件	激光焊接、丁氰橡胶
螺纹密封件	氟胶（接触被测介质）
接插件	ABS工程塑料
机械稳定性
抗振性能	20g(20…2000Hz)符合IEC60068-2-6标准
抗冲击性	500g/ms符合IEC60068-2-27标准
电气保护
短路保护	永久
反极保护	无损害，但不工作
绝缘电阻	≥100MΩ500VDC
绝缘强度	500VAC
输出限制
4-20mA	输出最小4mA，输出最大20mA
