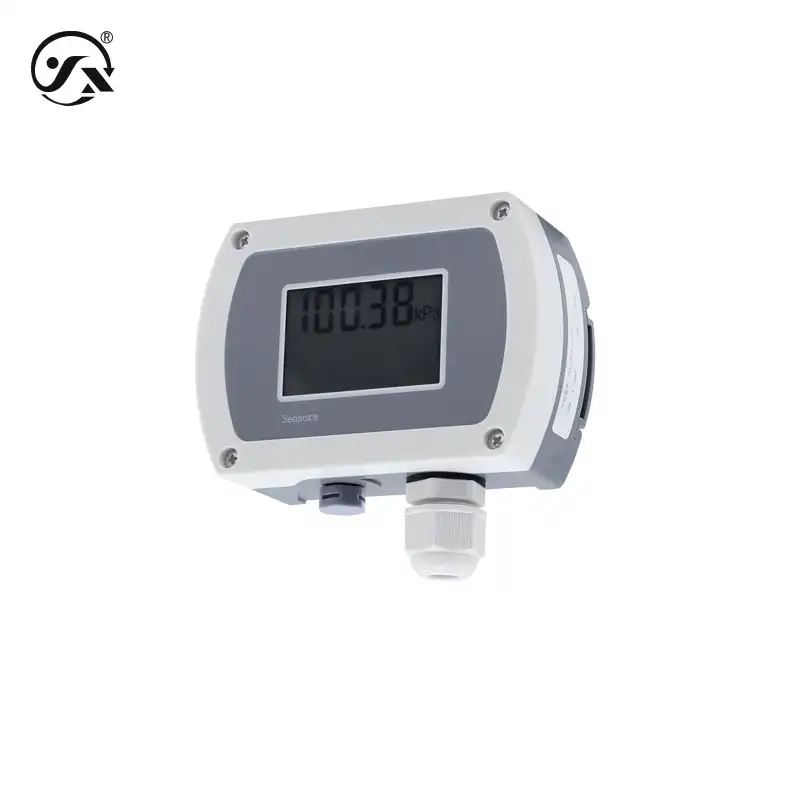

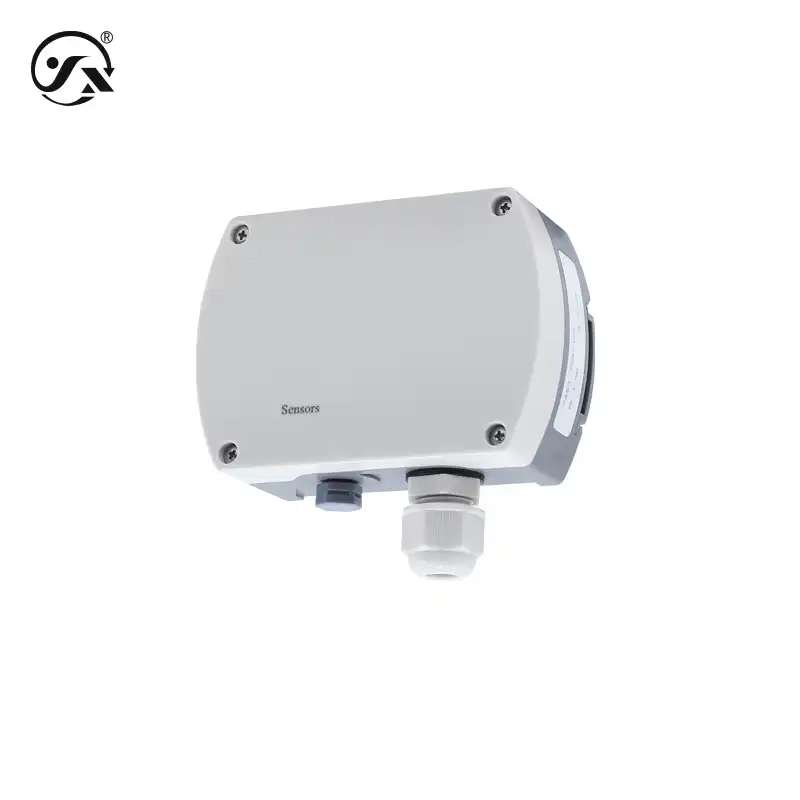

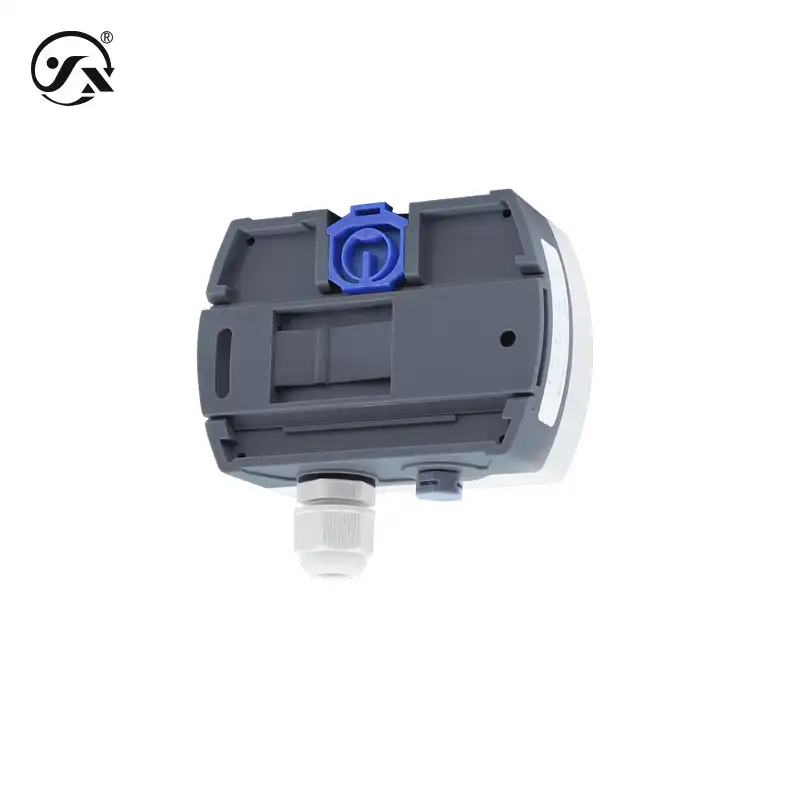

CYYZ26大气压力变送器

CYYZ26大气压力变送器设计精心，质量优良，适合各种场合的各种环境大气压力的监测，带显示与不带显示两种可选，并且性价比高。

产品型号CYYZ26
产品分类压力变送器
适用场合工业现场压力 / 液位 / 温度等介质测量,可按工况定制
供货方式原厂直供,常规型号现货,支持非标定制
技术支持133-3326-0951(同微信 · 选型 / 报价 / 技术支持)

提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

CYYZ26系列大气压力变送器产品采用扩散硅膜片的OEM传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYYZ26系列压力变送器具有优异的性能。它抗干扰、过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度，是环境监测领域理想的压力测量仪表。

产品特点

量程：0～110kPa（A）
输出：4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC
供电：9～36VDC、12～36VDC
精度：0.25%FS

典型应用

环境气压监测

基础参数
测量介质	气体
量程范围	0～110kPa(使用范围1～110kPa)
压力类型	绝对压力
接通时间	400ms
精度等级	0.25%FS
响应频率	5Hz
稳定性能	±0.1% FS/年
温度补偿	-10～70℃
温度漂移	±0.01%FS/℃（温度补偿范围内）；±0.05%FS/℃（温度补偿范围外）
防护等级	IP65
整体重量	无显示≈110g、有显示≈130g
分辨率	模拟输出0.01%FS、数字输出10Pa
输出供电
输出信号	4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC
供电范围	9～36VDC、12～36VDC
最大功率
4～20mA	≤0.02Us(W)
RS485	≤0.015Us(W)
0～10VDC	≤0.015Us(W)
0～5VDC	≤0.015Us(W)
1～5VDC	≤0.015Us(W)
负载特性
电压型	≥10kΩ
电流型	≤{（Us-7.5）÷0.02}Ω（Us=供电电压）
环境条件
环境温度	-40～85℃
环境湿度	0%～95%RH（无冷凝无结露）
整体材质
外壳	ABS工程塑料
线缆锁紧头	尼龙（锁线直径4～6mm）
显示	LCD液晶显示、无背光
密封件	丁腈橡胶
机械稳定性
抗振性能	10g(20…2000Hz) 符合IEC60068-2-6标准
抗冲击性	500g/ms 符合IEC60068-2-27标准
电气保护
短路保护	永久
反极保护	无损害，但不工作
绝缘电阻	≥100MΩ，500VDC
绝缘强度	500VAC
输出限制
4-20mA	输出最小4.145mA，输出最大20mA
RS485	输出最小100，输出最大15000
0～5VDC	输出最小0.09VDC，输出最大10VDC
0～10VDC	输出最小0.046VDC,输出最大5VDC
1～5VDC	输出最小1.036VDC,输出最大5VDC
