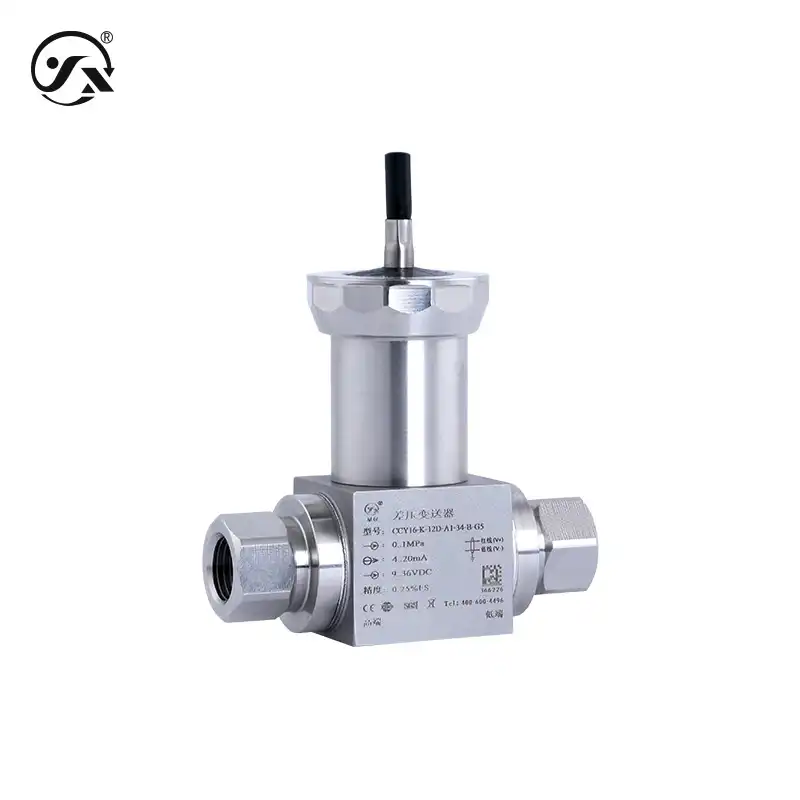

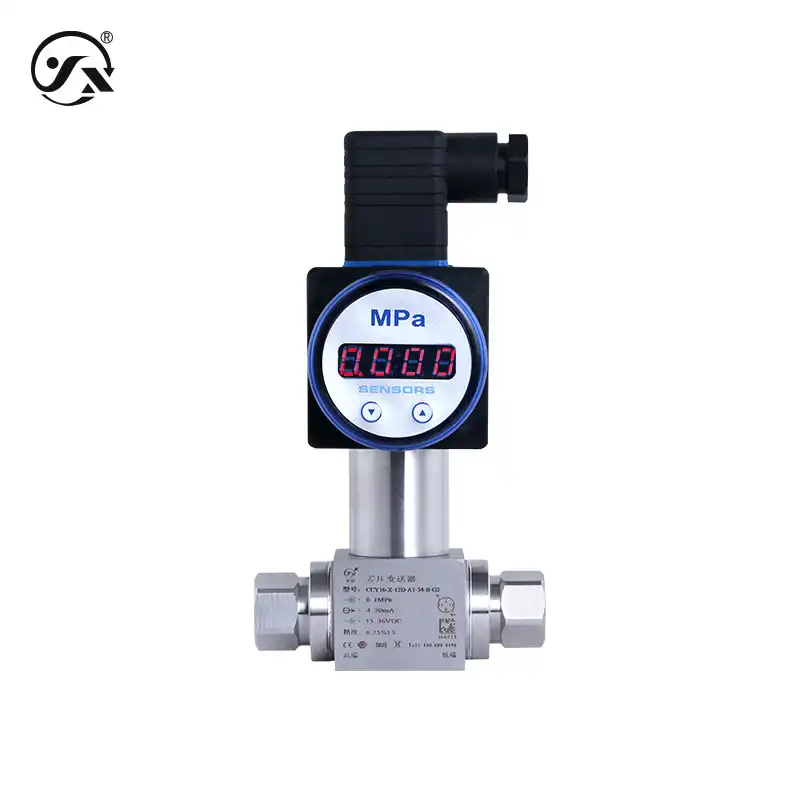

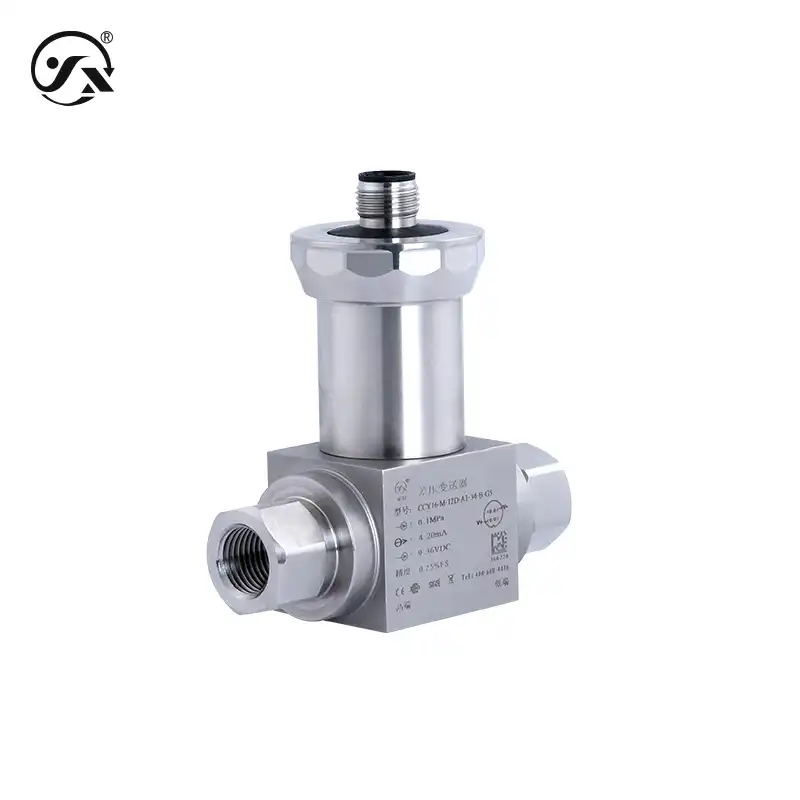

CCY16系列差压变送器采用紧凑化结构，耐静压值高，稳定、可靠。并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。它抗干扰、过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度，因此该产品可应用于各种对差压进行测量的场合，包括恶劣的腐蚀性介质环境。是工业自动化领域理想的差压测量仪表。
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 测量量程 | 0～2.5MPa（详见量程选型表） |
| 压力方式 | 差压 |
| 温度补偿 | -10～70℃ |
| 精度等级 | 0.25%FS（差压量程与额定量程比≥1：2.5） 0.5%FS（差压量程与额定量程比＜1：2.5） 含重复性≤0.05%FS、迟滞≤0.05%FS 表头显示精度0.5%FS、数码管（LED）显示 注：参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH。 |
| 响应频率 | 模拟信号输出≤30Hz、数字信号输出≤5Hz |
| 稳定性能 | ±0.1%FS/年 |
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内）±0.05%FS/℃（温度补偿范围外） |
| 整体重量 | 无显示≈415g有显示≈460g |
| 防护等级 | IP65（无显示）IP54（有显示）注：以上防护等级是指电气连接完整后所达到 |
| 输出供电 | |
| 输出信号 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、0.5～2.5VDC |
| 供电范围 | 9～36VDC、15～36VDC、3～5VDC |
| 耐用性能 | 10X10⁶次（量程下限到量程上限循环次数） |
| 功率范围 | |
| 电流型 | ≤0.02Us(W) |
| 电压型 | ≤0.001Us(W)、≤0.008Us(W) |
| 数字型 | ≤0.015Us(W) |
| 负载特性 | |
| 电压型 | ≥10kΩ |
| 电流型 | 无显示负载≤{（Us-7.5）÷0.02}Ω 有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） |
| 工作条件 | |
| 介质温度 | -40～85℃ |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 整体材质 | |
| 膜片 | 316L不锈钢（接触被测介质） |
| 过程连接 | 304不锈钢（接触被测介质） |
| 外壳 | 304不锈钢 |
| 密封件 | 丁腈橡胶O型圈 |
| 显示外壳 | ABS工程塑料（LED显示） |
| 赫斯曼接头 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA、0、0.001VDC、0.05VDC |
| 输出最大 | 20mA、2000、10VDC、5VDC |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
