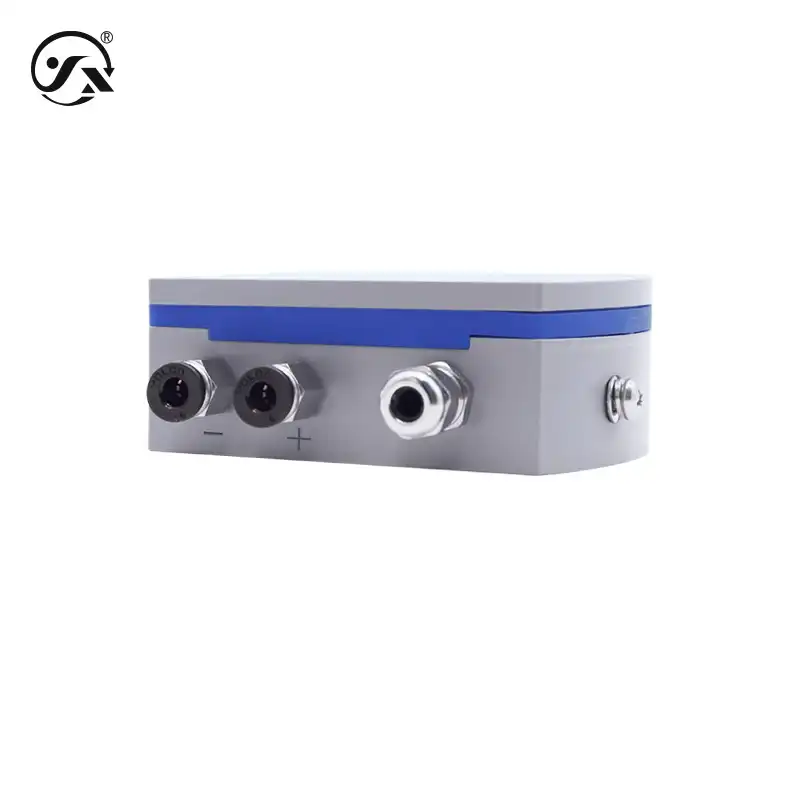

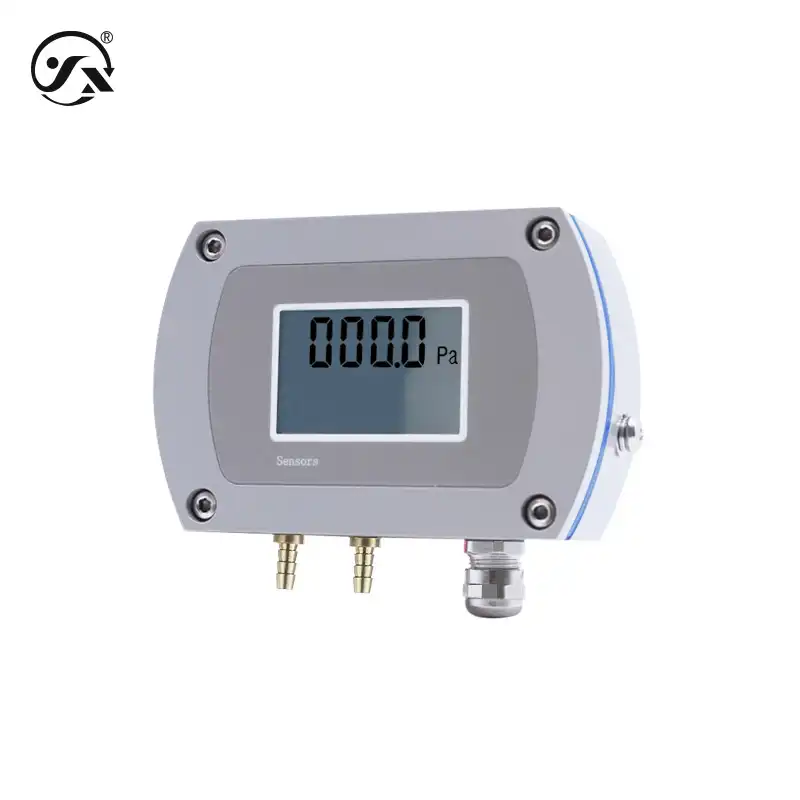

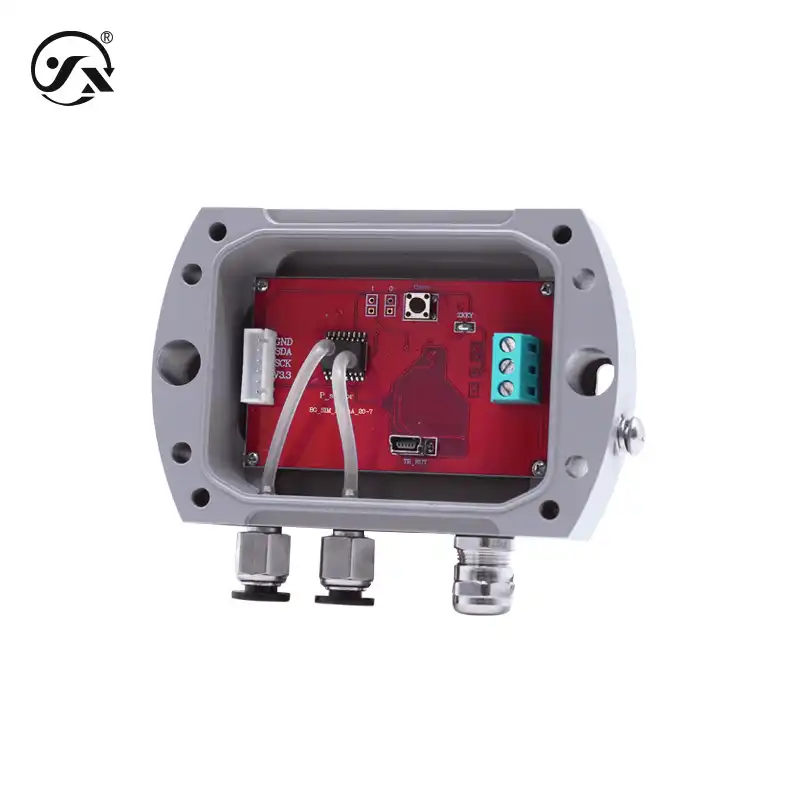

CCY30壁挂型微差压变送器可满足一般现场需求，也可满足有防爆要求的现场，它分为常规(无防爆)、本安防爆、本安粉尘防爆三种型号。内部加装了空气阻尼，可有效防止因脉冲气压的不稳定波动而产生的尖峰，提高了传感器的综合稳定性。有无显示可根据现场自行选择，隐藏安装孔使外观更美观。
| 基础参数 | ||
| 测量介质 | 气体（与接触材质兼容） | |
| 量程范围 | -100kPa～0～100kPa（详见量程选型表） | |
| 输出信号 | 4～20mA、RS485、0～5VDC、0～10VDC、1～5VDC | |
| 压力方式 | 差压 | |
| 介质温度 | -40～100℃ | |
| 精度等级 | 0.5%FS或0.25%FS （量程≥1kPa）； 1%FS或0.5%FS （量程＜1kPa） | |
| 温度补偿 | -10～60℃ | |
| 接通时间 | 20ms | |
| 响应频率 | 模拟信号输出≤20Hz、数字信号输出≤5Hz | |
| 稳定性能 | ±0.3%FS/年（量程≥1kPa）；±0.5%FS/年（量程＜1kPa） | |
| 温度漂移 | ±0.03%FS/℃（温度补偿范围内） | |
| 防护等级 | IP65注以上防护等级是指电气连接完整后所达到 | |
| 耐用性能 | 10X10⁶次（量程下限到量程上限循环次数） | |
| 整体重量 | 无显示≈380g；有显示≈400g | |
| 输出供电 | ||
| 输出信号 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC | |
| 供电范围 | 9～36VDC、12～36VDC、12～24VDC | |
| 最大功率 | ||
| 4～20mA | ≤0.02Us（W） | |
| RS485 | ≤0.015Us（W） | |
| 0～10VDC | ≤0.015Us（W） | |
| 0～5VDC | ≤0.015Us（W） | |
| 1～5VDC | ≤0.015Us（W） | |
| 负载特性 | ||
| 电压型 | ≥10kΩ | |
| 电流型 | ≤{（Us-7.5）÷0.02}Ω （Us=供电电压） | |
| 环境条件 | ||
| 介质温度 | -40～85℃ | |
| 环境湿度 | 0%～95%RH（无冷凝无结露） | |
| 整体材质 | ||
| 外壳 | LY12铝 | |
| 膜片 | 硅芯片（接触被测介质） | |
| 导压管 | 硅胶（接触被测介质） | |
| Φ6宝塔嘴 | H59铜（接触被测介质） | |
| Φ6快接头 | 铜镀镍（接触被测介质） | |
| 线缆锁紧头 | 304不锈钢（锁线直径4～6mm） | |
| 显示 | LCD液晶显示无背光 | |
| 机械稳定性 | ||
| 抗振性能 | 10g(20…2000Hz)符合IEC60068-2-6标准 | |
| 抗冲击性 | 10g(20…2000Hz)符合IEC60068-2-27标准 | |
| 电气保护 | ||
| 短路保护 | 永久 | |
| 反极保护 | 无损害，但不工作 | |
| 绝缘电阻 | ≥100MΩ 500VDC | |
| 绝缘强度 | 500VAC | |
| 输出限制 | ||
| 4-20mA | 输出最小4mA，输出最大20mA | |
| RS485 | 输出最小0，输出最大2000 | |
| 0～5VDC | 输出最小0VDC，输出最大5VDC | |
| 0～10VDC | 输出最小0VDC，输出最大10VDC | |
| 1～5VDC | 输出最小1VDC，输出最大5VDC | |
| 防爆说明 | ||
| 本质安全型 | Ex ia ⅡC T4 Ga | |
| 粉尘本质安全型 | Ex iaD 20 IP65 T80℃ | |
| 接口规格 | ||
| 接口规格 | φ6宝塔嘴、φ8宝塔嘴、φ6快接口、φ4快拧接口 | |
