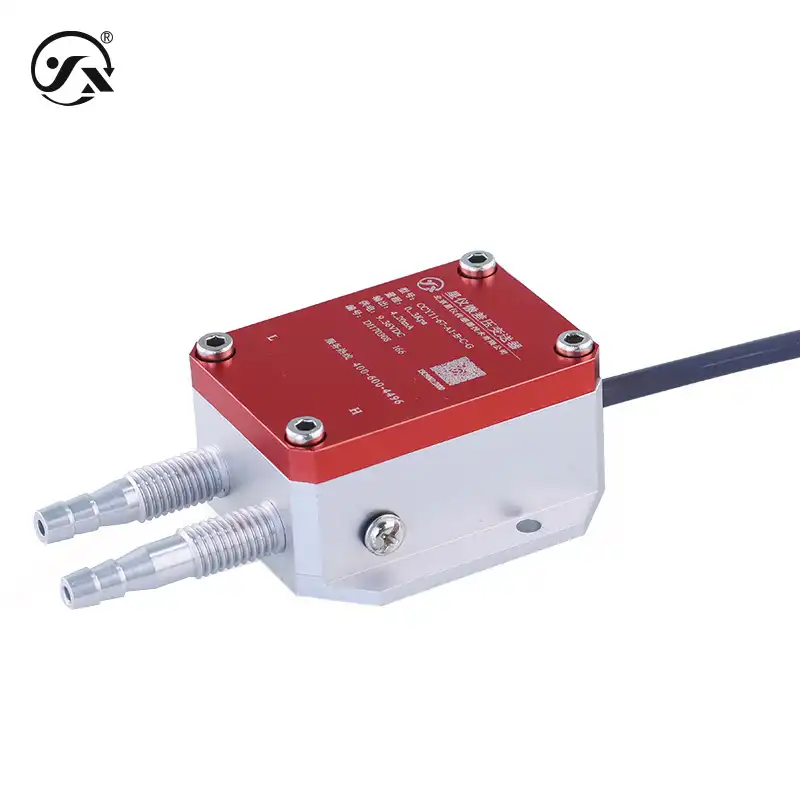

CCY11微差压型压力变送器

CCY11系列微差压变送器采用压阻式压力传感器芯片，利用基板上的薄膜电阻进行零点校正、零点温度补偿和灵敏度补偿，高性能稳定的硅芯片封装，使得其耐静压值高，抗干扰、稳定、可靠。因此该产品可应用于各种气体测量的微差压场合。是工业自动化领域理想的微差压测量仪表。精度高、稳定性好、响应速度快

提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

CCY11微差压变送器可满足一般现场需求，内部加装了空气阻尼，可有效防止因脉冲气压的不稳定波动而产生的尖峰，提高了传感器的综合稳定性。

基础参数
测量介质	气体（与接触材质兼容）

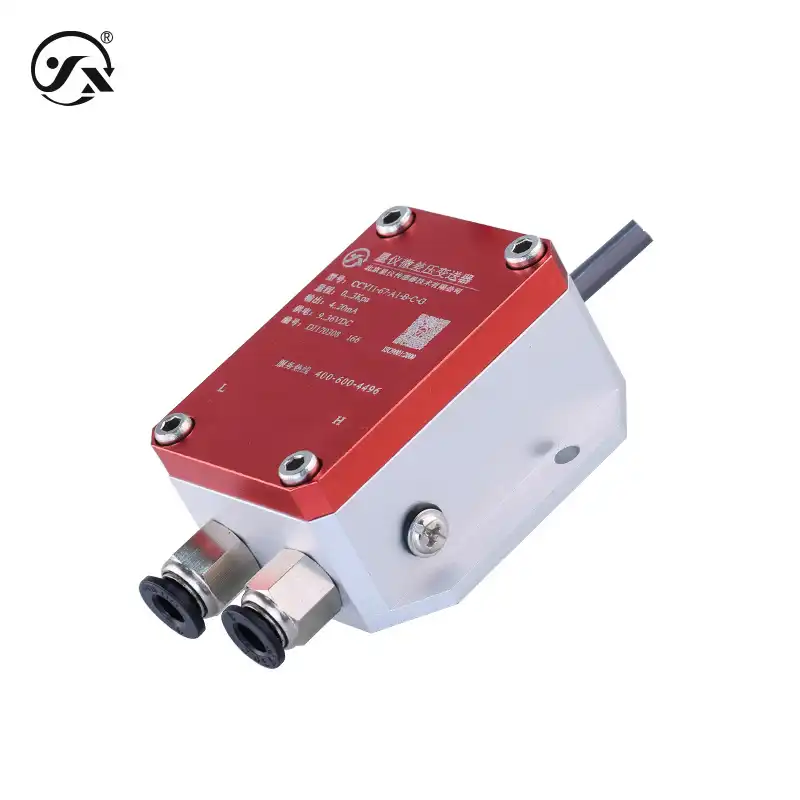

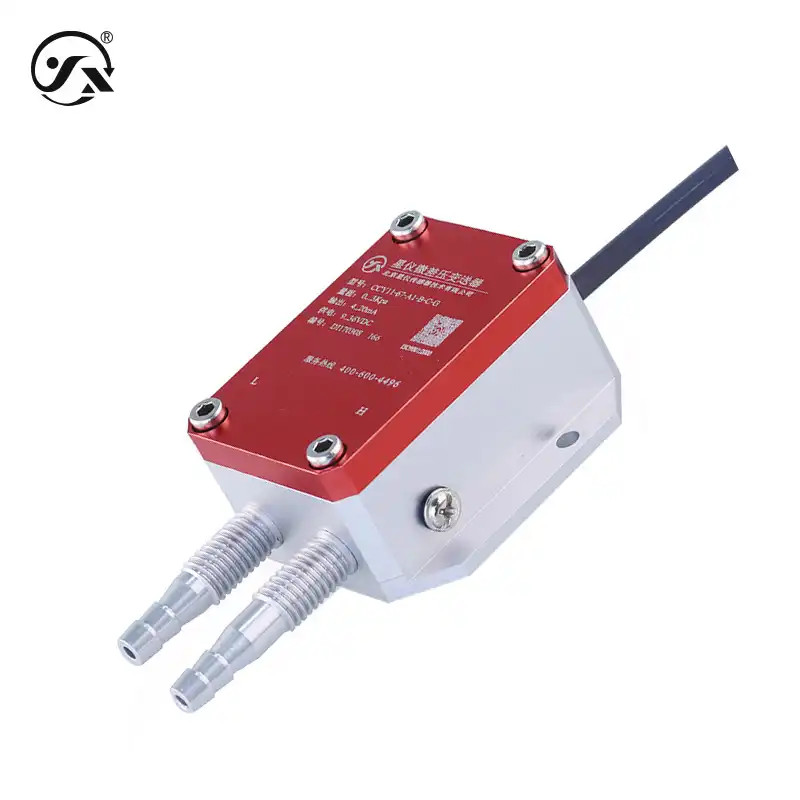

整体材质	膜片硅芯片（接触）φ8宝塔嘴 LY12铝(接触) φ6快接头铜镀镍（接触）外壳 LY12铝密封件丁晴橡胶
量程范围	-100～0～100kPa
压力方式	差压
输出信号	4～20mA、RS485、0～5VDC、0～10VDC、1～5VDC
供电电压	9～36VDC、12～36VDC
精度等级	0.5%FS或0.25%FS（量程≥1kPa）； 1%FS 或0.5%FS（量程＜1kPa）
介质温度	-40～100℃
环境温度	-40～85℃
温度补偿	-10～60℃
抗振性能	20g(20…2000Hz)
响应频率	≤5Hz
稳定性能	±0.3%FS/年（量程≥1KPa） ±0.5%FS/年（量程＜1KPa）
温度漂移	±0.03%FS/℃ （温度补偿范围内）
整体重量	≈200g
防护等级	IP54
功率上限	电流型≤0.02Us(W)电压型≤0.015Us(W)数字型注；Us=供电电压
负载特性	电流型负载≤{（Us-7）÷0.02（Us=供电电压）}Ω
