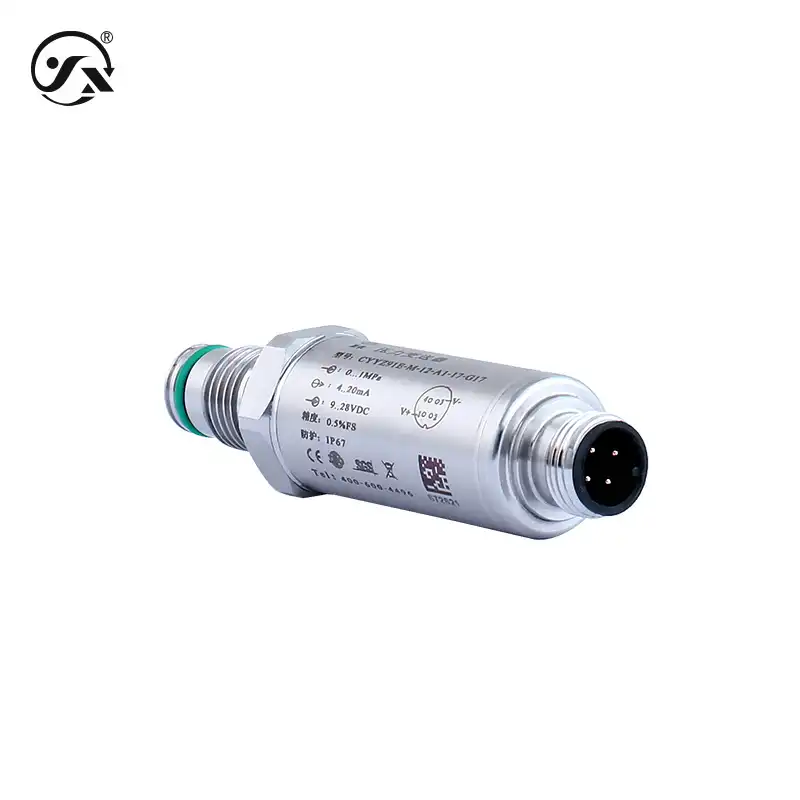

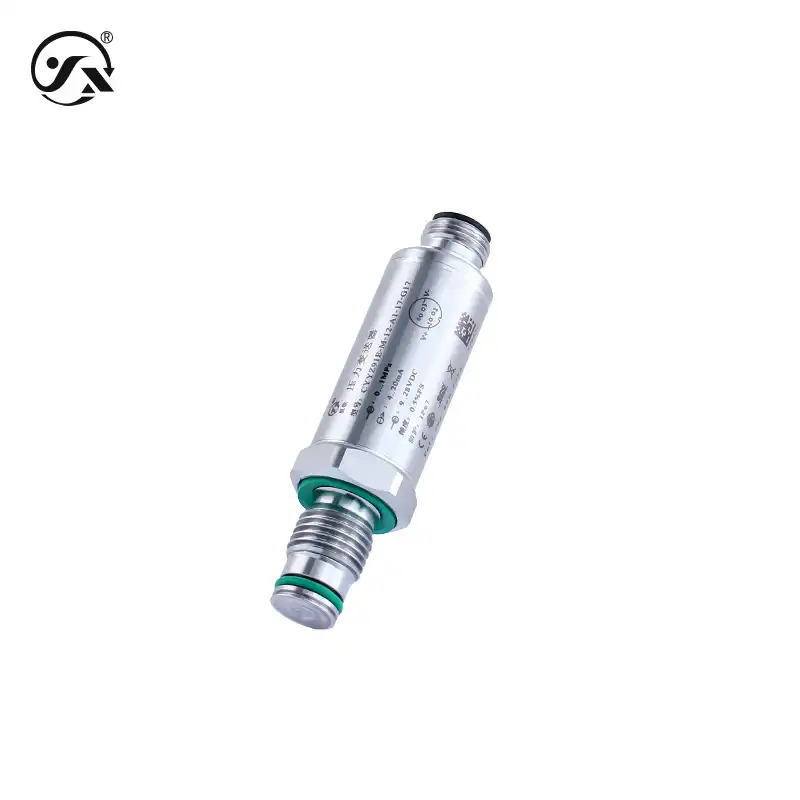

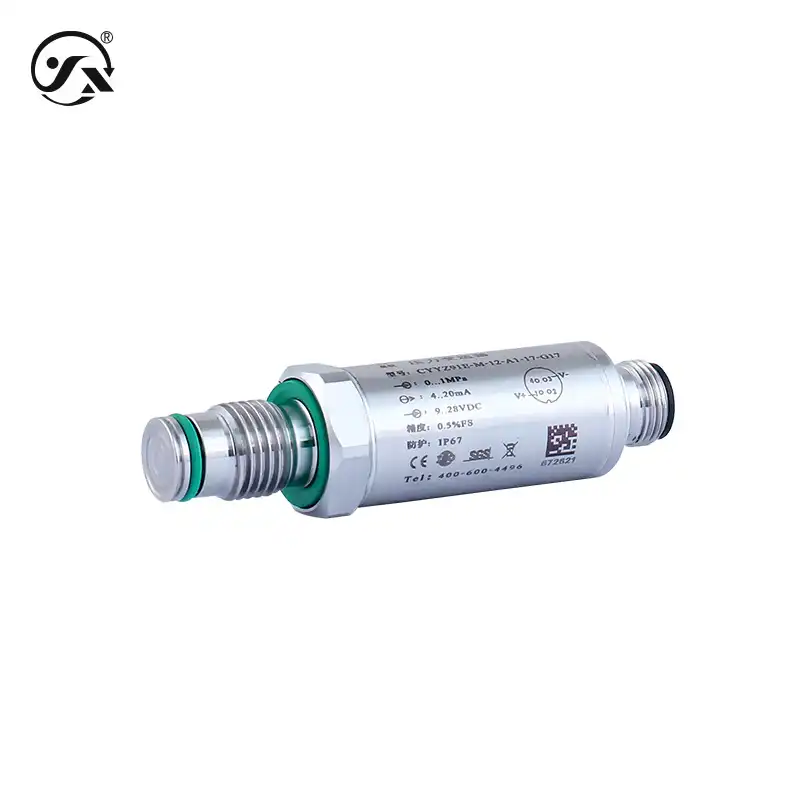

压力变送器CYYZ91E系列是以密封压为测量方式的，内部封胶处理，提升了防护与抗振等级。并采用扩散硅芯体，经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYYZ91E系列压力变送器具有优异的性能。它抗干扰、过载和抗冲击能力强、温度漂移小、稳定性高、体积小，是工业自动化领域理想的压力测量仪表。
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 压力量程 | 0～4～40MPa |
| 压力方式 | 密封压（以绝对压力101.3kPa为零点） |
| 输出信号 | 4～20mA |
| 供电范围 | 9～28VDC |
| 介质温度 | -40～120℃ |
| 接通时间 | 20ms |
| 响应频率 | 模拟信号输出≤20Hz |
| 精度等级 | 0.5%FS(含重复性≤0.035%FS、迟滞≤0.05%FS） 参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH |
| 温度补偿 | -10～70℃ |
| 稳定性能 | ±0.2% FS/年 |
| 温度漂移 | ±0.02%FS/℃（温度补偿范围内） |
| 防护等级 | IP67 注：以上防护等级是指电气连接完整后所达到，也取决于电气连接插头 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 整体重量 | ≈60g |
| 最大功率 | ≤0.02Us(W) 注：Us=供电电压。 |
| 分辨率 | 0.02%FS |
| 负载特性 | |
| 电流型 | 电流型：负载≤{（Us-7.5）÷0.02}Ω （Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 过载能力 | |
| 过载压力 | 200%FS、150%FS |
| 爆破压力 | 500%FS、400%FS、300%FS |
| 整体材质 | |
| 膜片 | 316L不锈钢 （接触被测介质） |
| 过程连接 | 304不锈钢 （接触被测介质） |
| 外壳 | 304不锈钢 |
| 芯体密封件 | 见过压与爆破图表（接触被测介质） |
| O型圈 | 氟胶 （接触被测介质） |
| ED圈 | 氟胶 （接触被测介质） |
| 接插件 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA |
| 输出最大 | 20mA |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
