提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

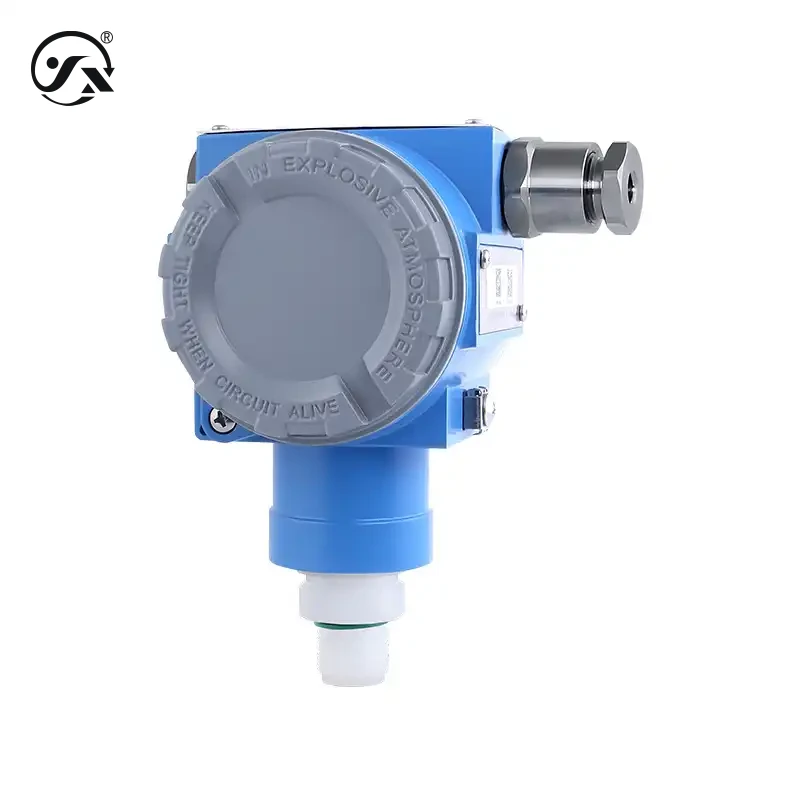

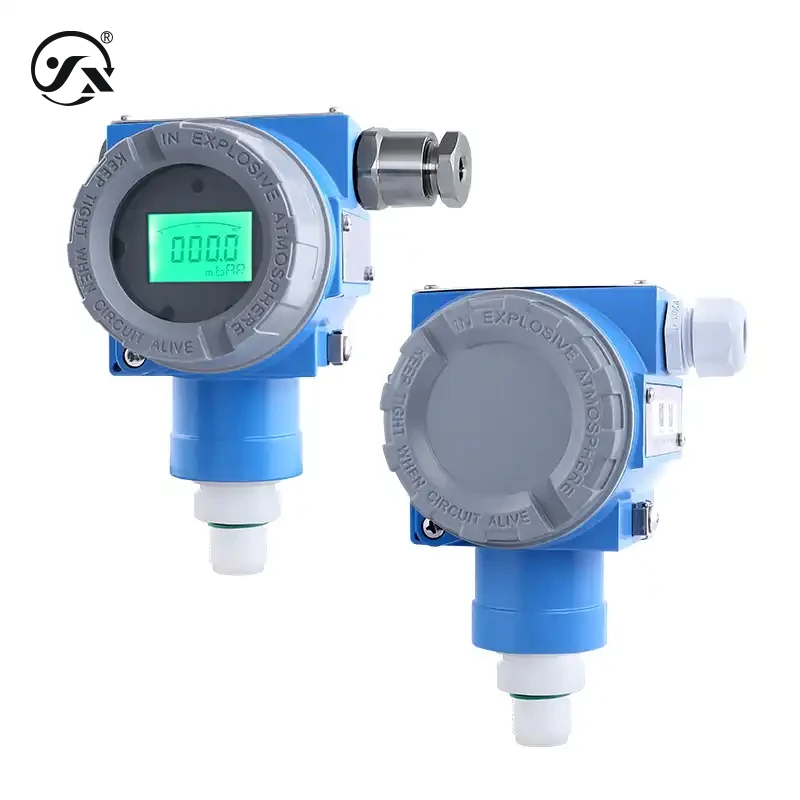

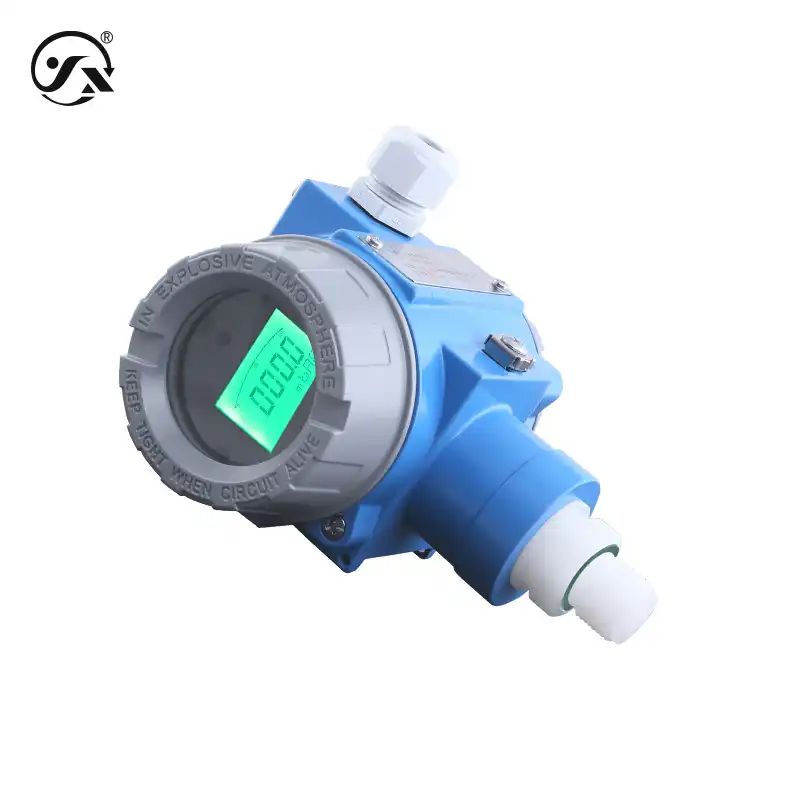

CYYZ71C系列压力变送器产品采用陶瓷压阻的OEM压力传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYYZ71C系列压力变送器具有优异的性能。它抗干扰、抗腐蚀能力强、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的压力测量仪表
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 压力量程 | -0.1～0～6MPa（详见量程选型表） |
| 压力方式 | 表压 |
| 介质温度 | -40～85℃ |
| 接通时间 | 20ms |
| 精度等级 | 0.5%FS（参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH） |
| 稳定性能 | ±0.2% FS/年 |
| 温度漂移 | ±0.02%FS/℃ |
| 防爆类型 | 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA/4～20mA HART 输出) 粉尘本质安全型 Ex iaD 20 T80℃ (仅限4～20mA/4～20mA HART 输出) 注：本质安全必须经由安全栅或本安电源供电 |
| 防护等级 | IP66 注：以上防护等级是指电气连接完整后所达到 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 响应频率 | 30Hz |
| 整体重量 | 无显示≈1kg 有显示≈1.2kg |
| 分辨率 | 模拟输出0.02%FS、数字输出0.05%FS |
| 输出供电 | |
| 输出信号 | 4～20mA、RS485、4～20mA HART |
| 供电范围 | 9～32VDC、15～32VDC、15～24VDC |
| 功率范围 | |
| 电流型 | ≤0.02Us(W) |
| 数字型 | ≤0.02Us(W)、≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 无显示负载≤{（Us-7.5）÷0.02}Ω 有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过载能力 | |
| 过载压力 | 150%FS |
| 爆破压力 | 400%FS、300%FS、300%FS、200%FS |
| 整体材质 | |
| 膜片 | 陶瓷 （接触被测介质） |
| 过程连接 | PVDF聚偏二氟乙烯 （接触被测介质） |
| 外壳 | 压铸铝 |
| 芯体密封件 | 见过压与爆破图表（接触被测介质） |
| 螺纹密封件 | 氟胶 |
| 显示窗 | ≈6mm防爆玻璃 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性： | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA、0、3.8mA |
| 输出最大 | 20mA、2000、22mA |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
