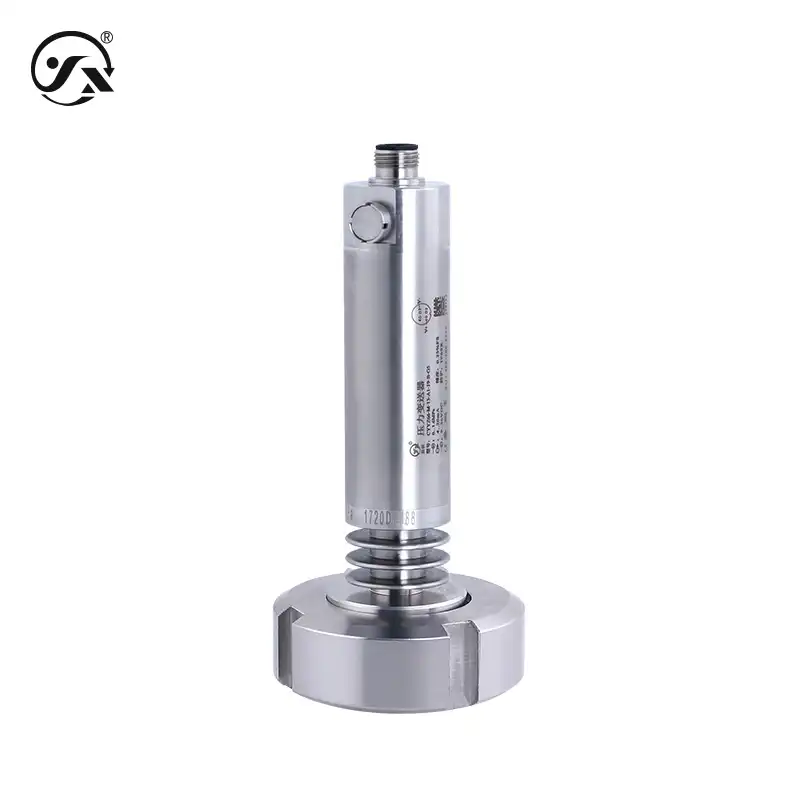

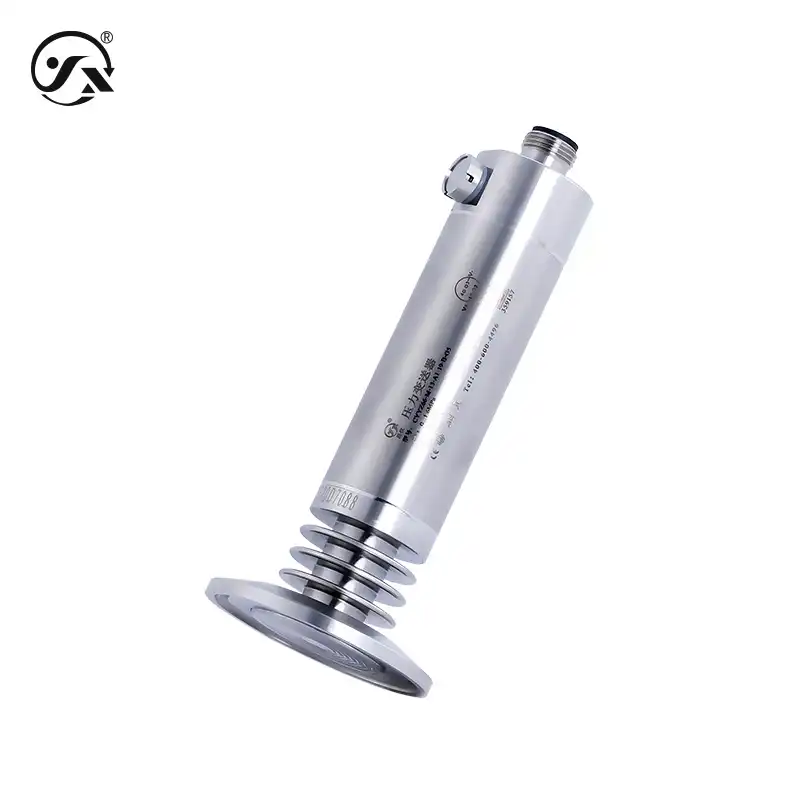

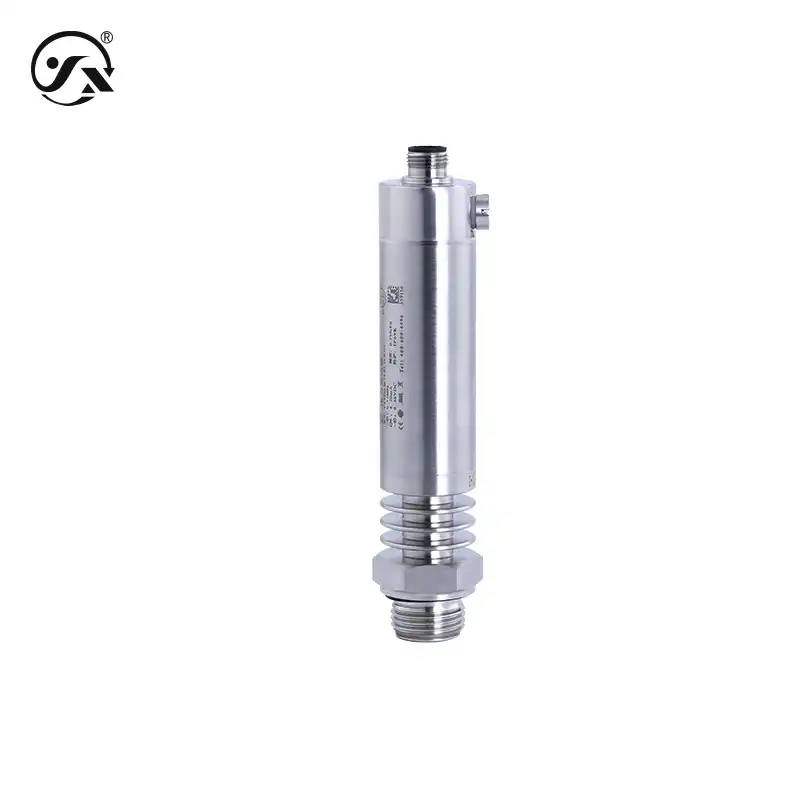

CYYZ66系列压力变送器产品采用不锈钢隔离膜片的OEM压力传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYYZ66系列压力变送器具有优异的性能。它易清理、抗干扰、温度漂移小、稳定性高，具有很高的测量精度，是制药、食品等行业领域理想的压力测量仪表。
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 测量量程 | -0.1～0～4MPa（详见量程选型表） |
| 压力类型 | 表压 |
| 温度补偿 | -10～70℃ |
| 精度等级 | 0.25%FS、0.5%FS |
| 响应频率 | 5Hz、30Hz |
| 稳定性能 | ±0.1%FS/年 |
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内）±0.05%FS/℃（温度补偿范围外） |
| 防爆类型 | 本质安全型 Ex ia ⅡC T6 Ga(仅限4~20mA输出） |
| 整体重量 | ≈270g |
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 防护等级 | IP69K注：以上防护等级是指电气连接完整后所达到 |
| 输出供电 | |
| 输出信号 | 4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC |
| 供电范围 | 9～36VDC、15～36VDC、15~24VDC(本质安全专用） |
| 功率范围 | |
| 电流型 | ≤0.02Us(W) |
| 数字型 | ≤0.015Us(W) |
| 电压型 | ≤0.008Us(W) |
| 负载特性 | |
| 电流型 | 电流型负载≤{（Us-7.5）÷0.02（Us=供电电压2）}Ω |
| 环境条件 | |
| 介质温度 | -40～130℃ |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过载能力 | |
| 过载压力 | 300%FS、200%满量程 |
| 爆破压力 | 600%FS、500%FS、400%FS |
| 整体材质 | |
| 膜片 | 316L不锈钢/哈氏合金HC-276/钛TA2/四氟涂层（接触被测介质） |
| 过程连接 | 316L不锈钢/哈氏合金HC-276/钛TA2（接触被测介质） |
| 外壳 | 316不锈钢 |
| 螺纹E D 圈 | 丁腈橡胶/氟橡胶（接触被测介质） |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) |
| 抗冲击性： | 500g/ms |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ500VDC |
| 绝缘强度： | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA、0、0.001VDC、0.05VDC |
| 输出最大 | 20mA、2000、10VDC、5VDC |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
