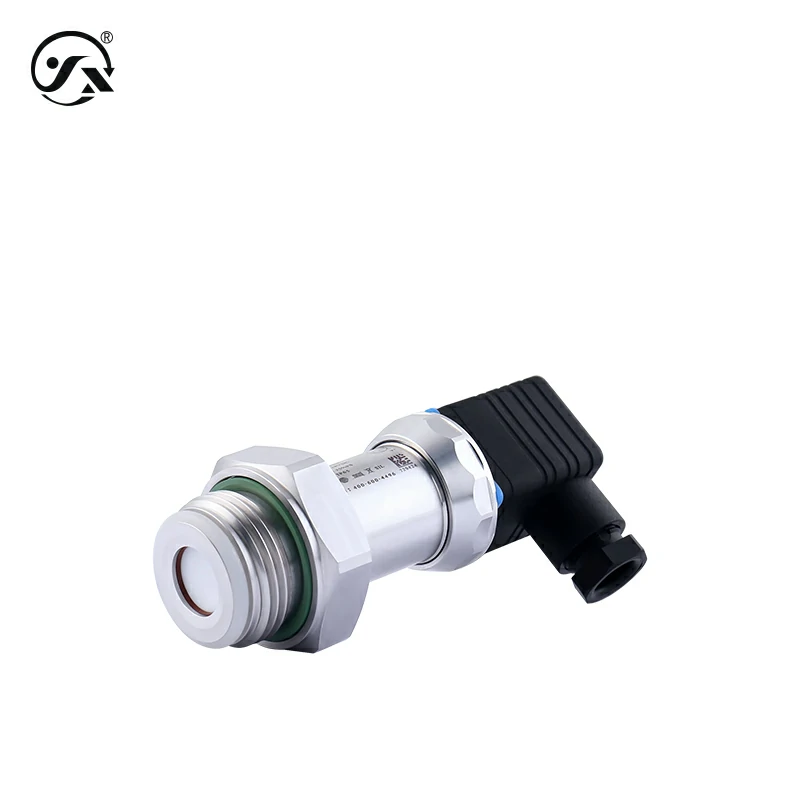

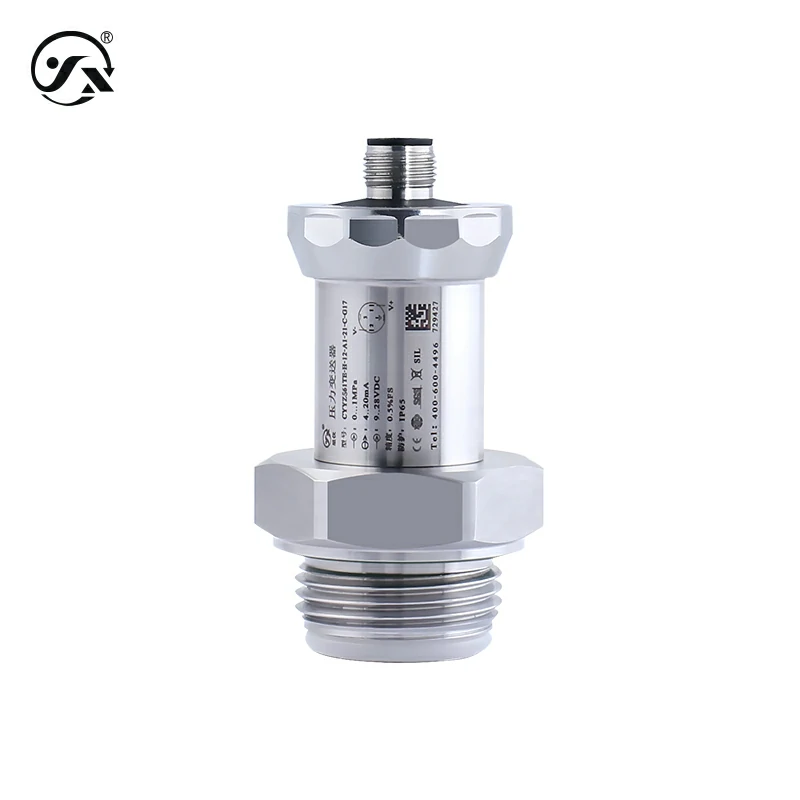

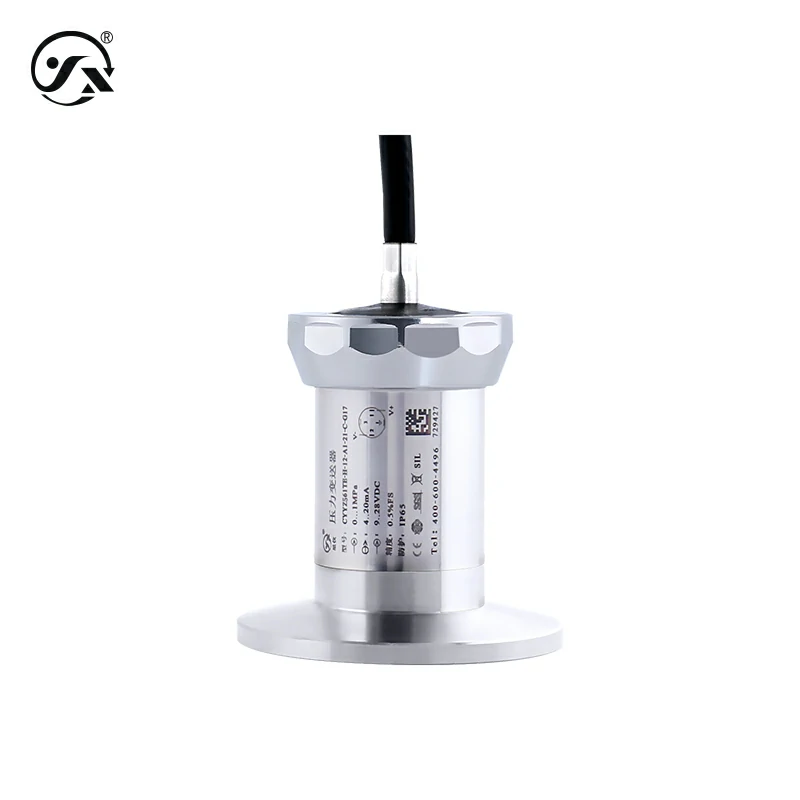

CYYZ561E系列压力变送器产品采用陶瓷电容感压芯体作为信号测量元件，并经过计算机自动测试，进行宽温度范围的零点和灵敏度温度补偿。放大电路位于壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势。
| 测量介质 | 气体、液体或流体（与接触材质兼容） |
| 压力量程 | -0.1～0～2MPa（详见量程选型表） |
| 压力方式 | 表压、绝压、负压 |
| 介质温度 | -40～85℃ |
| 接通时间 | 20ms |
| 稳定性能 | ±0.1% FS/年 |
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） |
| 温度补偿 | -20～80℃ |
| 防爆类型 | 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA输出) |
| 防护等级 | IP65 注 以上防护等级是指电气连接完整后所达到 |
| 精度等级 | 0.1%FS、0.25%FS |
| 响应频率 | 模拟信号输出≤30Hz 数字信号输出≤5Hz |
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 整体重量 | ≈320g |
| 输出供电 | |
| 4～20mA | 9～28VDC 、15～24VDC（本质安全型） |
| RS485 | 9～28VDC |
| 0～10VDC | 15~28VDC |
| 0～5VDC | 9～28VDC |
| 1～5VDC | 9～28VDC |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 0～10VDC | ≤0.008Us(W) |
| 0～5VDC | ≤0.008Us(W) |
| 1～5VDC | ≤0.008Us(W) |
| 负载特性 | |
| 电压型 | ≥10kΩ |
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 过压与爆破 | |
| 过载压力 | 0.27MPa、0.33MPa、0.53MPa、0.67MPa、1.2MPa、1.67MPa、2.67MPa、4MPa、2.67MPa |
| 爆破压力 | 0.4MPa、0.5MPa、0.8MPa、1MPa、1.8MPa、2.5MPa、4MPa、6MPa、4MPa |
| 整体材质 | |
| 膜片 | Al₂O₃陶瓷（接触被测介质） |
| 过程连接 | 316L不锈钢 （接触被测介质） |
| 外壳 | 304不锈钢 |
| 芯体密封件 | 见过压与爆破图表（接触被测介质） |
| O型圈 | 硅橡胶 （接触被测介质） |
| ED圈 | 氟胶 |
| 赫斯曼接头 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 4～20mA | 4mA~20mA |
| RS485 | 0~2000 |
| 0～10VDC | 0.001VDC~10VDC |
| 0～5VDC | 0.001VDC~5VDC |
| 1～5VDC | 0.001VDC~5VDC |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
