提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

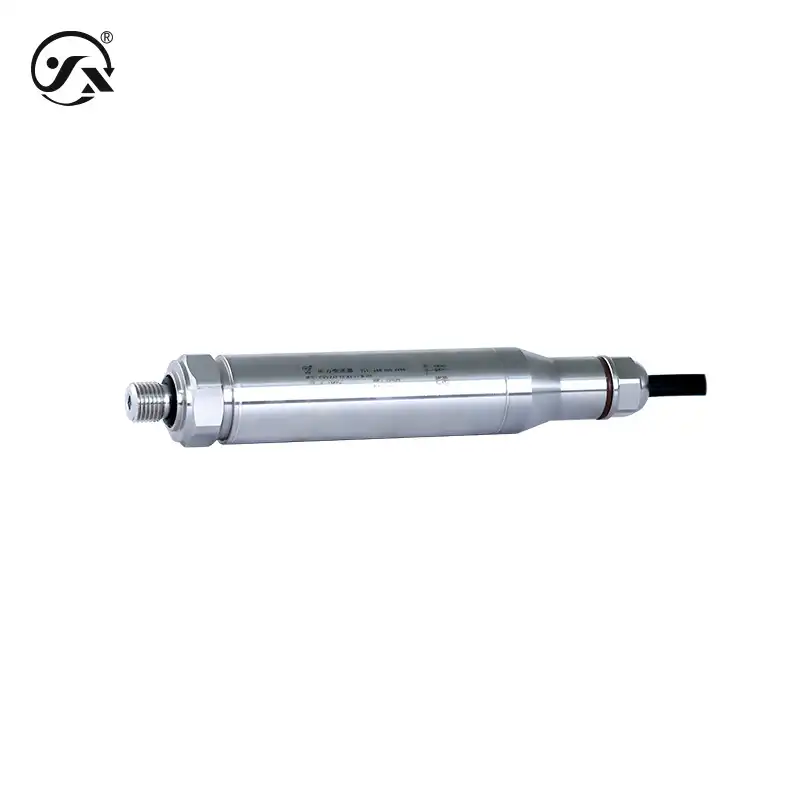

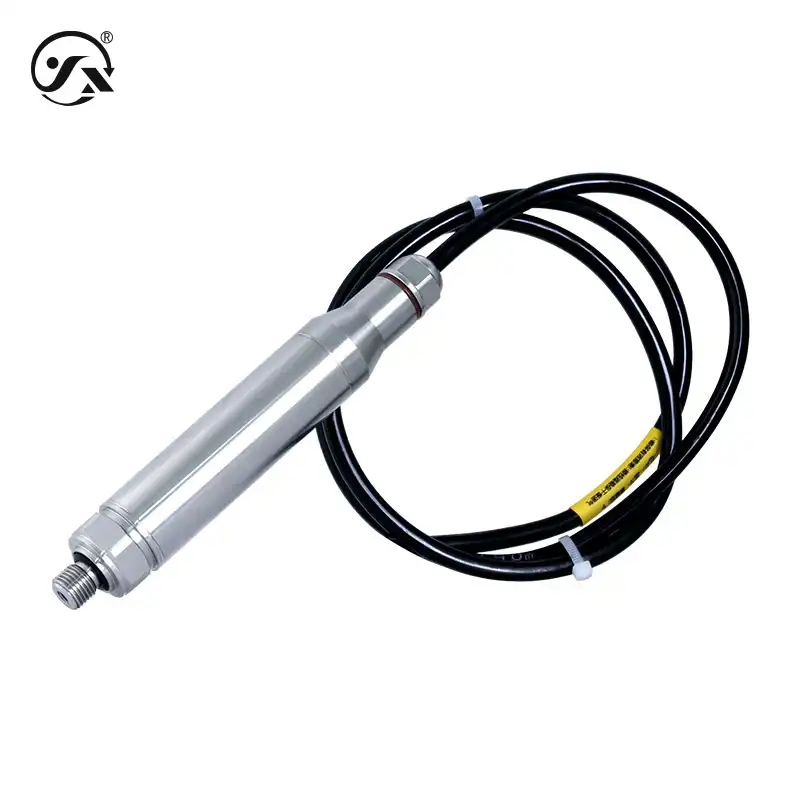

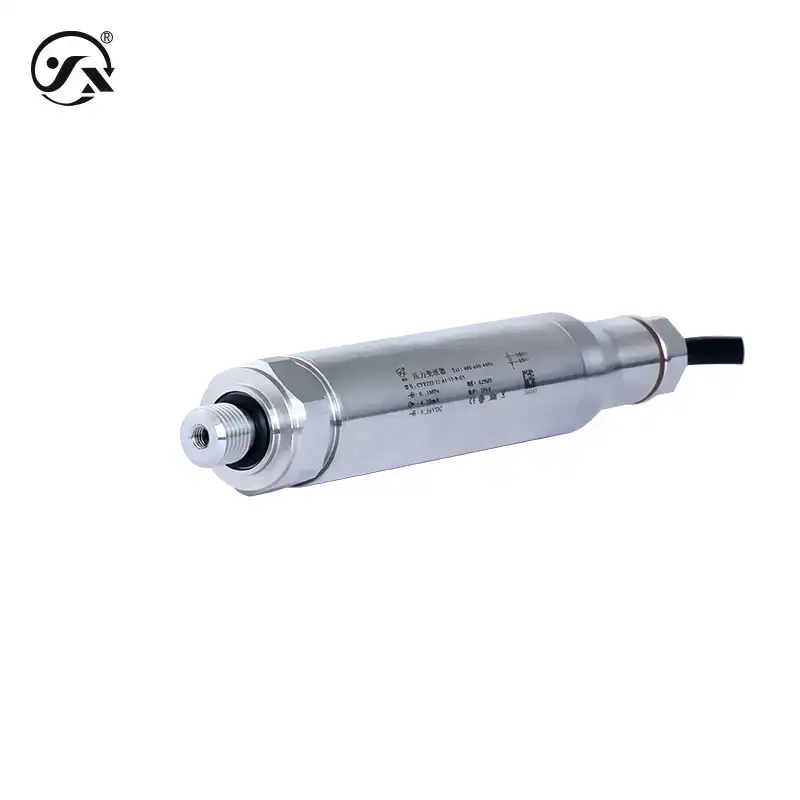

CYYZ32系列压力变送器采用不锈钢双隔离膜片的OEM感压传感器作为信号测量元件，内部封胶处理，外部采用整体激光焊接工艺，使其具有腔内防结露功能，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。它抗干扰、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的压力测量仪表。
| 基础参数 | |
| 测量介质 | 液体或气体（与接触材质兼容） |
| 测量量程 | -100kPa～0～2.5MPa（详见量程选型表） |
| 压力类型 | 表压、负压 |
| 压力量程 | -100kPa～0～2.5MPa |
| 介质温度 | -40～85℃ |
| 响应频率 | 模拟信号输出≤50Hz、数字信号输出≤5Hz |
| 接通时间 | 400ms |
| 精度等级 | 0.25%FS 常规（量程≥100kPa） 0.5%FS 常规（10kPa≤量程＜100kPa） 注：参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH。 |
| 稳定性能 | ±0.1% FS/年 |
| 过载能力 | 200%满量程 |
| 供电电压 | 9～36VDC |
| 信号输出 | 4～20mA、RS485 |
| 温度漂移 | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） |
| 防护等级 | IP68 |
| 耐用性能 | 10X10⁶次（量程下限到量程上限循环次数） |
| 整体重量 | ≈710g（含4米连接线） |
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 最大功率 | 电流：≤0.02Us(W) 数字：≤0.015Us(W) |
| 负载特性 | 电流型：负载≤{（Us-7.5）÷0.02}Ω （Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 整体材质 | |
| 膜 片 | 316L不锈钢 （接触被测介质） |
| 过程连 接 | 304不锈钢 （接触被测介质） |
| 外 壳 | 304不锈钢 |
| 密 封 件 | 丁腈橡胶 （接触被测介质） |
| φ7.2mm 聚氨酯导气屏蔽线缆（防紫外线） | |
| 机械稳定性 | |
| 10g(20…2000Hz) 符合IEC60068-2-6标准 | |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度 | 500VAC |
| 限制 | |
| 4-20mA | 4mA~20mA |
| RS485 | 0~2000 |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
