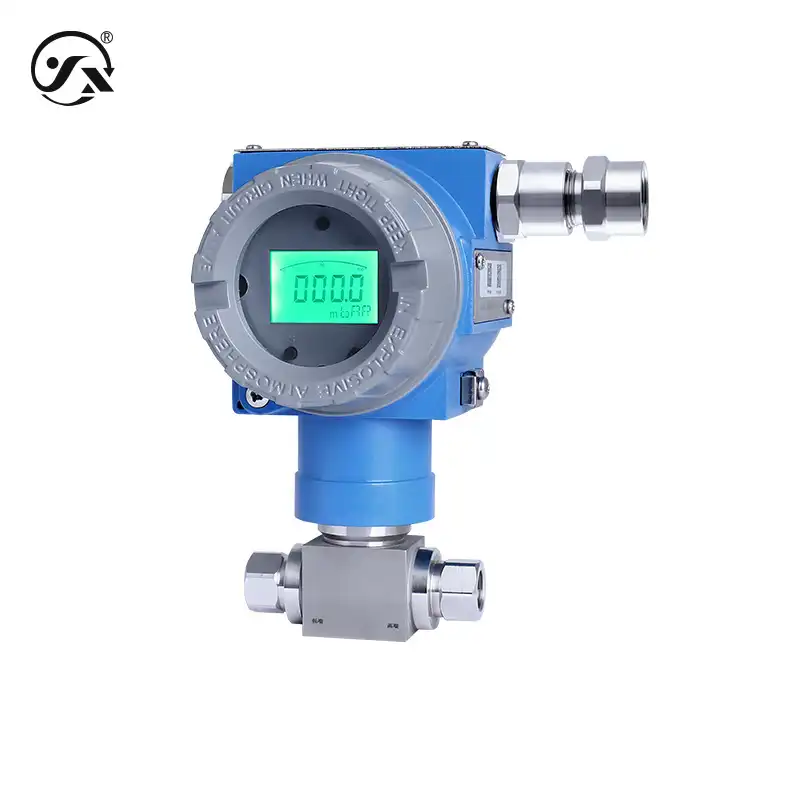

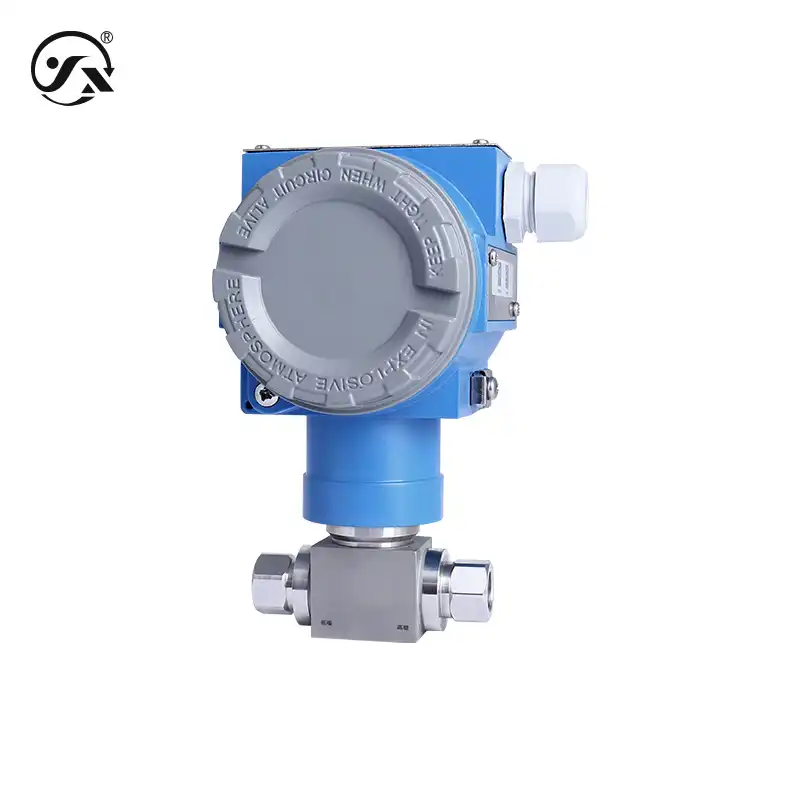

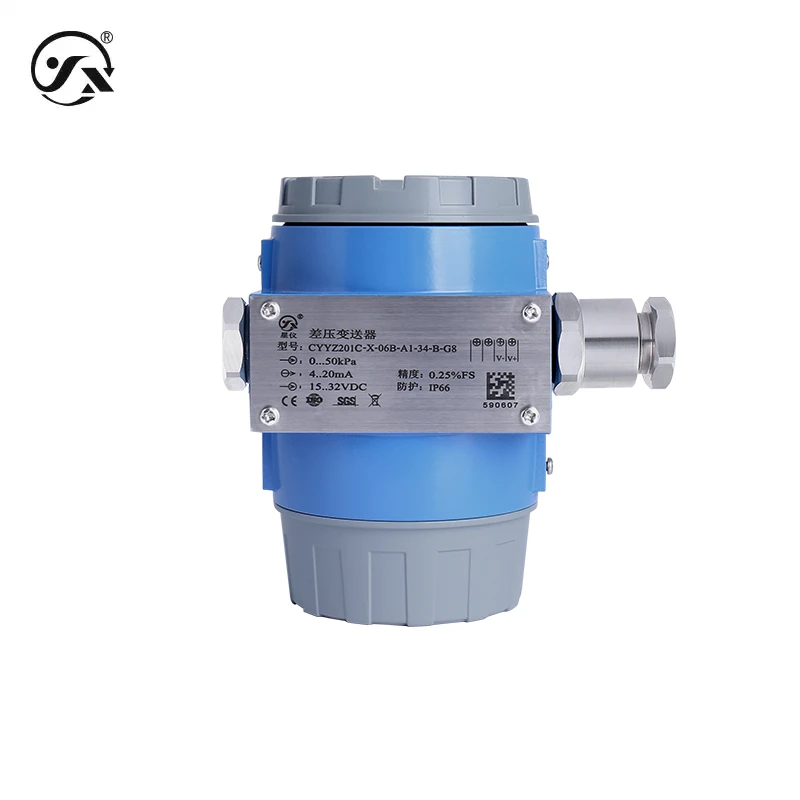

CYYZ201C型差压变送器

CYYZ201C型差压变送器被设计用于工业应用中，可测量液体或气体的差压值。多种防爆功能选择，本质安全型、粉尘本质安全型、隔爆型、隔爆粉尘型，并且还可选择HART协议通讯，性价比高。

产品型号CYYZ201C
产品分类差压变送器
适用场合工业现场压力 / 液位 / 温度等介质测量,可按工况定制
供货方式原厂直供,常规型号现货,支持非标定制
技术支持133-3326-0951(同微信 · 选型 / 报价 / 技术支持)

提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

CYYZ201C系列差压变送器耐静压值高，稳定、可靠。并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。它抗干扰、过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度，因此该产品可应用于各种对差压进行测量的场合，包括恶劣的腐蚀性介质环境。是工业自动化领域理想的差压测量仪表。

产品特点

量程： 0～2.5MPa（详见量程选型表）
输出： 4～20mA、4～20mA HART、RS485、0～10VDC、0～5VDC、1～5VDC
供电： 9～32VDC、15～32VDC、13～32VDC、15～24VDC
精度： 0.25%FS、0.5%FS

典型应用

工业设备
制药与生物技术
流量监测
液体或气体的差压测量等

基础参数
测量介质	液体或气体（与接触材质兼容
压力方式	差压
介质温度	-40～85℃
接通时间	20ms
精度等级	0.25%FS（差压量程与额定量程比≥1：2.5） 0.5%FS（差压量程与额定量程比＜1：2.5）含重复性≤0.05%FS、迟滞≤0.05%FS 表头显示精度0.5%FS、液晶(LCD带背光) 注：参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH。
响应频率	模拟信号输出≤30Hz、数字信号输出≤5Hz、HART通讯≤10Hz
稳定性能	±0.1% FS/年
温度补偿	-10～70℃
温度漂移	±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外）
稳定性能	±0.1% FS/年
防爆类型	隔爆型 Ex db ⅡC T6 Gb 隔爆粉尘型 Ex tb IIIC T80℃ Db 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA/4～20mA HART 输出) 粉尘本质安全型 Ex iaD 20 T80℃ (仅限4～20mA/4～20mA HART 输出) 注：本质安全必须经由安全栅或本安电源供电
防护等级	IP66 注：以上防护等级是指电气连接完整后所达到
耐用性能	1X10⁶次（量程下限到量程上限循环次数）
整体重量	无显示≈1.51kg 有显示≈1.55kg
分辨率	模拟输出0.01%FS、数字输出0.05%FS
输出供电
输出	4～20mA、RS485、0～10VDC、0～5VDC、1～5VDC、4～20mA HART
供电	9～32VDC、13～32VDC、15～32VDC、15～24VDC
最大功率
4～20mA 有/无显示 RS485 有显示 0～10VDC 有显示 0～5VDC 有显示 1～5VDC 有显示 4～20mA HART 有/无显示	≤0.02Us(W)
RS485 无显示	≤0.015Us(W)
0～10VDC 无显示 0～5VDC 无显示 1～5VDC 无显示	≤0.008Us(W)
负载特性
电压型	≥10kΩ
电流型	无显示负载≤{（Us-7.5）÷0.02}Ω 有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压）
HART电流型	负载≤{（Us-12）÷0.02}Ω（Us=供电电压）
环境条件
环境温度	-40～85℃
环境湿度	0%～95%RH（无冷凝无结露）
整体材质
膜片	316L不锈钢（接触被测介质）
过程连接	304不锈钢（接触被测介质）
外壳	压铸铝
密封件	丁腈橡胶O型圈（接触被测介质）
显示窗	≈6mm防爆玻璃
机械稳定性
抗振性能	10g(20…2000Hz) 符合IEC60068-2-6标准
抗冲击性	500g/ms 符合IEC60068-2-27标准
电气保护
短路保护	永久
反极保护	无损害，但不工作
绝缘电阻	≥100MΩ 500VDC
绝缘强度	500VAC
输出限制
输出最小	4mA、0、0.001VDC、3.8mA
输出最大	20mA、2000、10VDC、5VDC、22mA
