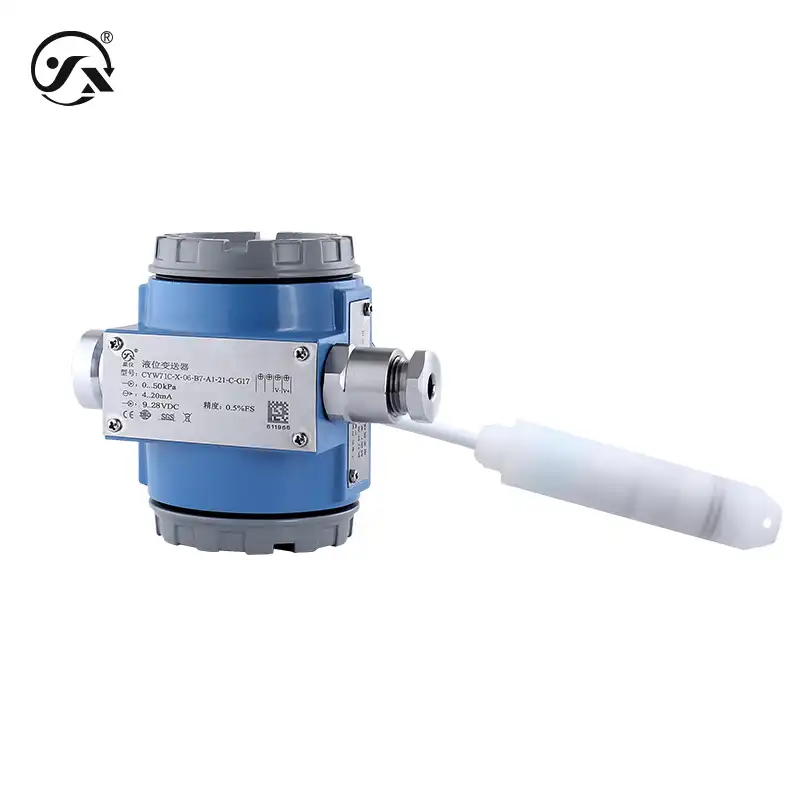

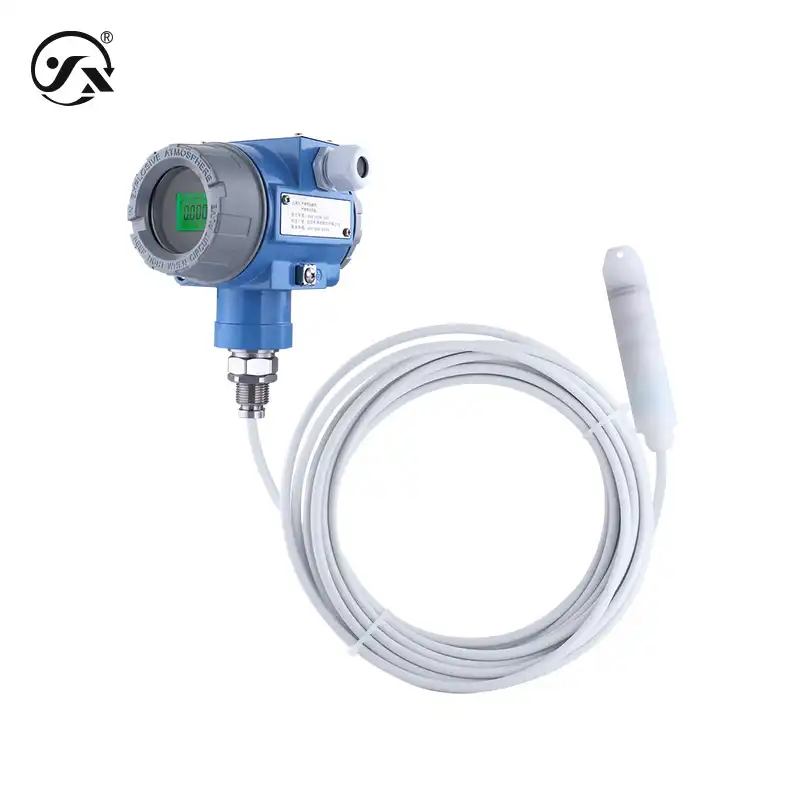

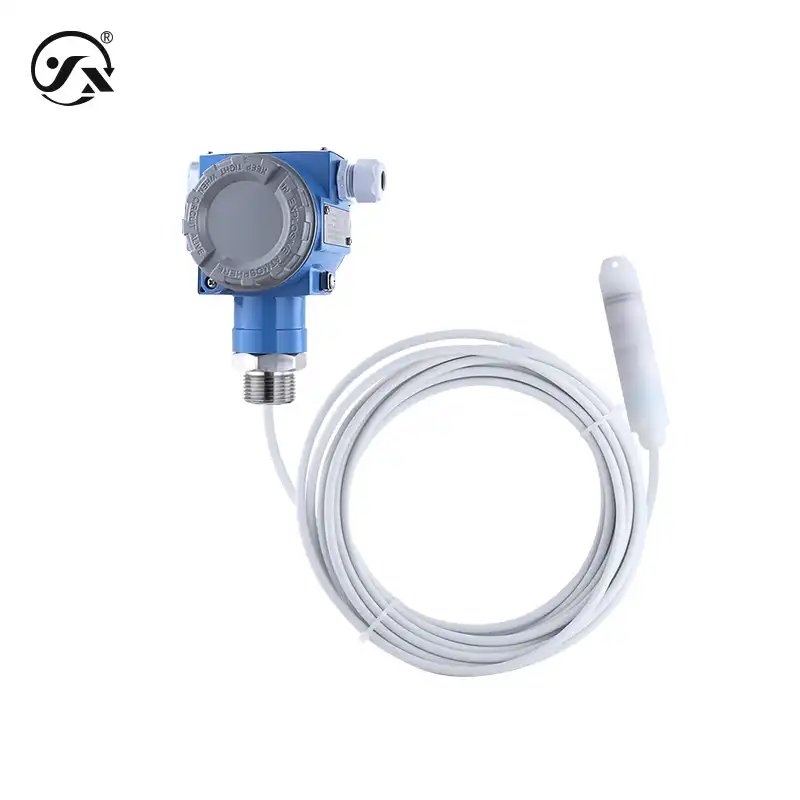

CYW71C防腐型投入式液位变送器

CYW71C防腐型投入式液位变送器配有陶瓷芯体，其探头外壳材质采用PVDF材质，适用于测量具有腐蚀性的液体。多种防爆类型可选，带显示与不带显示两种可选。

产品型号CYW71C
产品分类液位变送器
适用场合工业现场压力 / 液位 / 温度等介质测量,可按工况定制
供货方式原厂直供,常规型号现货,支持非标定制
技术支持133-3326-0951(同微信 · 选型 / 报价 / 技术支持)

提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

CYW71C系列液位变送器产品采用陶瓷压阻的OEM压力传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。探头外壳整体采用PVDF防腐材质，密封圈为氟胶材质，传输线缆为四氟材质，使其具有优异的防腐性能。

产品特点

量程： 0～20～200kPa
输出： 4～20mA、RS485
供电： 9～28VDC、15～28VDC、15～24VDC
精度： 0.5%FS

典型应用

化学品监测
化工厂
酸碱等腐蚀性液体

基础参数
测量介质	与接触材质兼容的液体
测量范围	0～20～200kPa（详见量程选型表）
介质温度	-40～60℃
响应频率	模拟信号输出≤50Hz、数字信号输出≤5Hz
过载能力	150%满量程
精度等级	0.5%FS（参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH）
防爆类型	本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA输出) 粉尘本质安全型 Ex iaD 20 T80℃ (仅限4～20mA输出) 注：本质安全必须经由安全栅或本安电源供电
稳定性能	±0.2% FS/年
温度补偿	-10～60℃
温度漂移	±0.02%FS/℃
防护等级	探头IP68 接线盒IP66
整体重量	无显示≈1.25kg 有显示≈1.4kg 探头≈216g 线缆每米≈67g
接通时间	20ms
分辨率	模拟输出0.01%FS、数字输出0.05%FS
输出供电
4～20mA	无显示：9～28VDC、有显示：5～28VDC、本质安全型：15～24VDC
RS485	有/无显示：9～28VDC
最大功率
4～20mA	有/无显示≤0.02Us(W)
RS485	有显示：≤0.02Us(W)、无显示：≤0.015Us(W)
负载特性
电流型	无显示负载≤{（Us-7.5）÷0.02}Ω 有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压）
环境条件
环境温度	-40～85℃
环境湿度	0%～95%RH（无冷凝无结露）
整体材质
膜片	陶瓷（接触被测介质）
探头外壳	PVDF聚偏二氟乙烯（接触被测介质）
密封件	氟橡胶（接触被测介质）
接线盒	压铸铝
线缆	四氟φ7.2导气线缆（接触被测介质）
机械稳定性
抗振性能	10g(20…2000Hz) 符合IEC60068-2-6标准
抗冲击性	500g/ms 符合IEC60068-2-27标准
电气保护
短路保护	永久
反极保护	无损害，但不工作
绝缘电阻	≥100MΩ，500VDC
绝缘强度	500VAC
输出限制
4-20mA	输出最小4mA、输出最大20mA
RS485	输出最小0、输出最大2000
