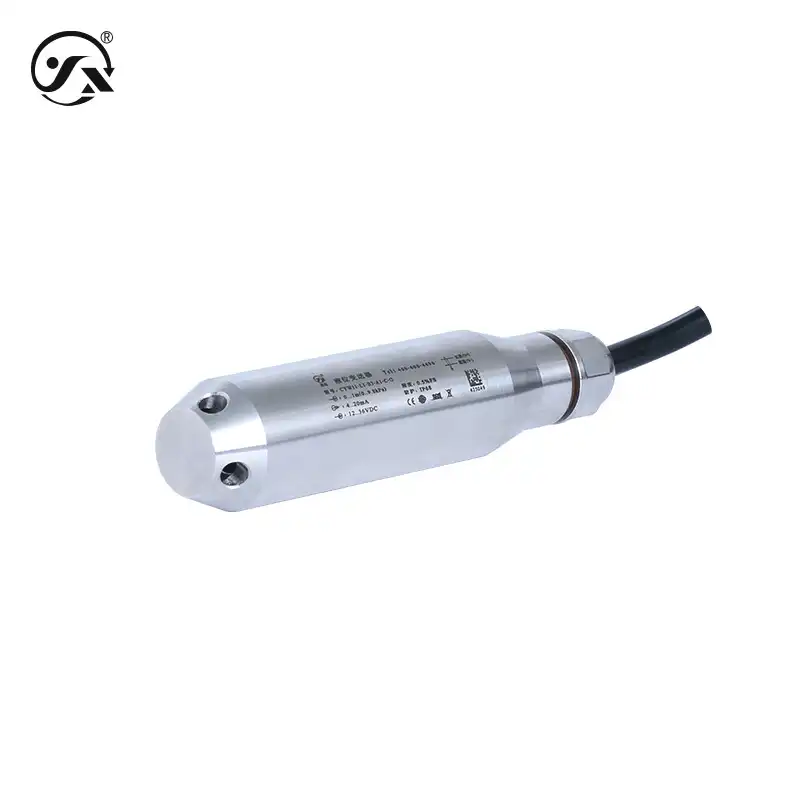

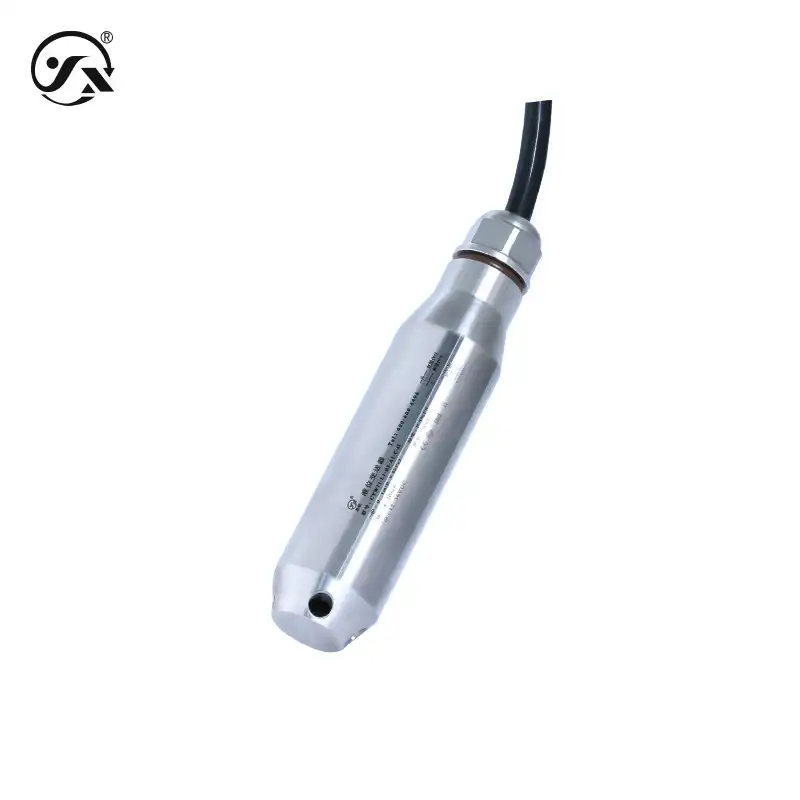

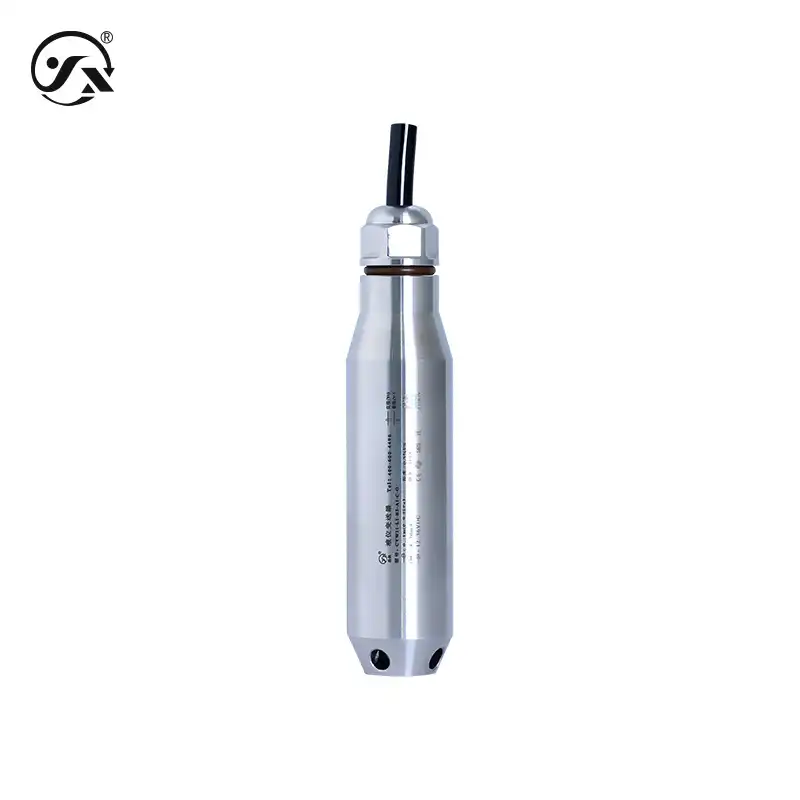

CYW11通用型投入式液位变送器

CYW11通用型投入式液位变送器是针对简单的液位测量应用设计，具有优异的质量和高性价比，整体采用三道密封工艺，使其可靠性高。

产品型号CYW11
产品分类液位变送器
适用场合工业现场压力 / 液位 / 温度等介质测量,可按工况定制
供货方式原厂直供,常规型号现货,支持非标定制
技术支持133-3326-0951(同微信 · 选型 / 报价 / 技术支持)

提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

此液位变送器产品采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYW11系列液位变送器具有优异的性能。它抗干扰、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的液位测量仪表。

产品特点

液位量程： 0～0.5～50mH2O
温度量程： -20～60℃
输出： 4～20mA、RS485
供电： 9～36VDC、12～36VDC、3～5VDC
液位精度： 0.1%FS、0.25%FS、0.5%FS
温度精度： ±2℃、±0.5℃

典型应用

江河湖泊水位测量
容器和存储系统的水位测量
水处理厂
水循环

基础参数
测量介质	水（H2O）或与接触材质兼容
温度量程	-20～60℃
介质温度	-40～60℃
液位量程	0～0.5～50mH2O（详见量程选型表）
精度等级	0.25%FS、0.5%FS
响应频率	模拟信号输出≤50Hz、数字信号输出≤5Hz
稳定性能	±0.1% FS/年
液位过载	200%满量程
温度漂移	±0.01%FS/℃（温度补偿范围内）；±0.05%FS/℃（温度补偿范围外）
防爆类型	本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA输出)
防护等级	IP68
整体重量	探头≈290g、线缆每米≈60g
分辨率	模拟输出0.01%FS、数字输出0.05%FS
接通时间	20ms
输出供电
输出信号	4～20mA、RS485
供电范围	9～36VDC、12～36VDC、3～5VDC
液位精度	标配(温度补偿 -10～60℃)：量程≥10m，0.25%FS/0.5m≤量程＜10m，0.5%FS
	可选(温度补偿-40～60℃)：量程≥10m，0.1%FS/0.5m≤量程＜10m，0.25%FS、0.1%FS
温度精度	≤±2℃、 ≤±0.5℃
最大功率
4～20mA	≤0.02Us(W)
RS485	≤0.015Us(W)
负载特性
电流型	负载≤{（Us-7.5）÷0.02}Ω（Us=供电电压）
环境条件
介质温度	-40～60℃
环境温度	-40～85℃
整体材质
膜片	316L不锈钢（接触被测介质）
外壳	304不锈钢（接触被测介质）
密封件	丁腈橡胶（接触被测介质）
线缆	聚氨酯φ7.2导气线缆（接触被测介质）
机械稳定性
抗振性能	10g(20…2000Hz) 符合IEC60068-2-6标准
抗冲击性	500g/ms 符合IEC60068-2-27标准
电气保护
短路保护	永久
反极保护	无损害，但不工作
绝缘电阻	≥100MΩ，500VDC
绝缘强度	500VAC
输出限制
液位输出
4-20mA	输出最小：常规2.5mA/高精4mA,输出最大：常规26mA/高精20mA
RS485	输出最小0,输出最大2000
液温输出
4-20mA	输出最小2.5mA,输出最大26mA
RS485	输出最小0,输出最大1500
