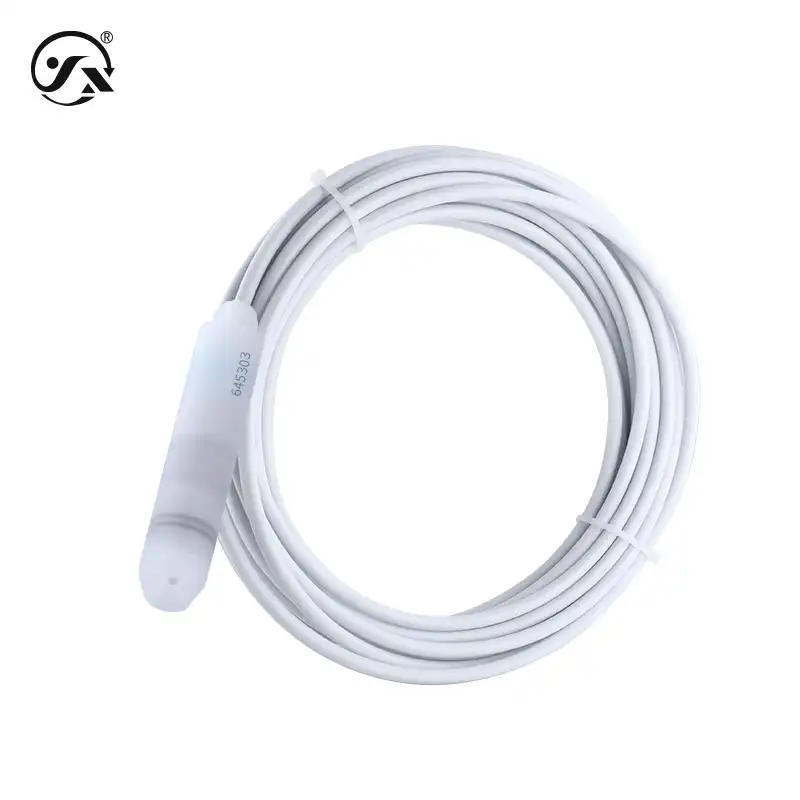

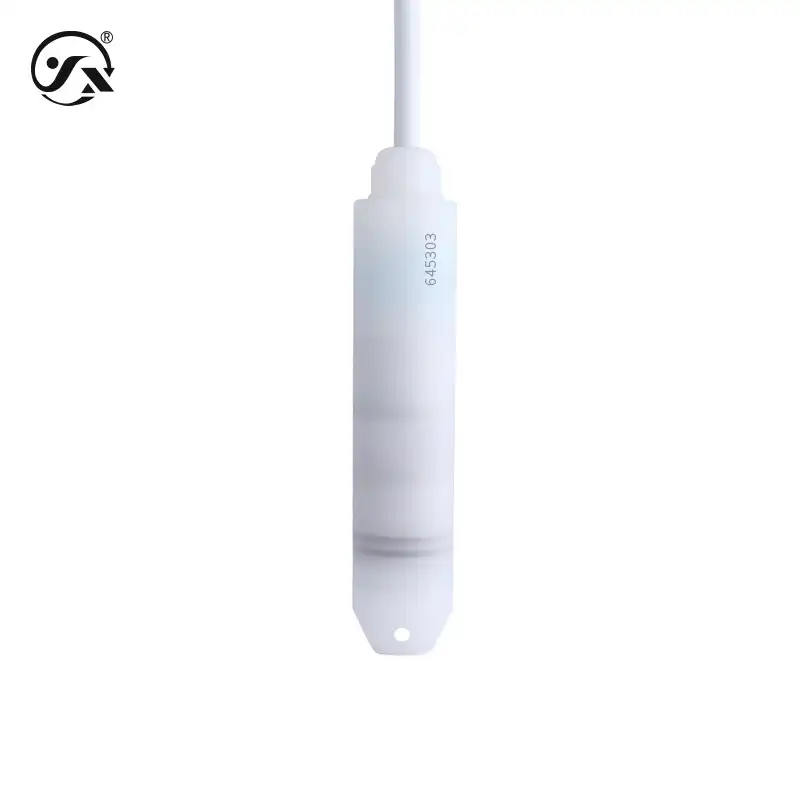

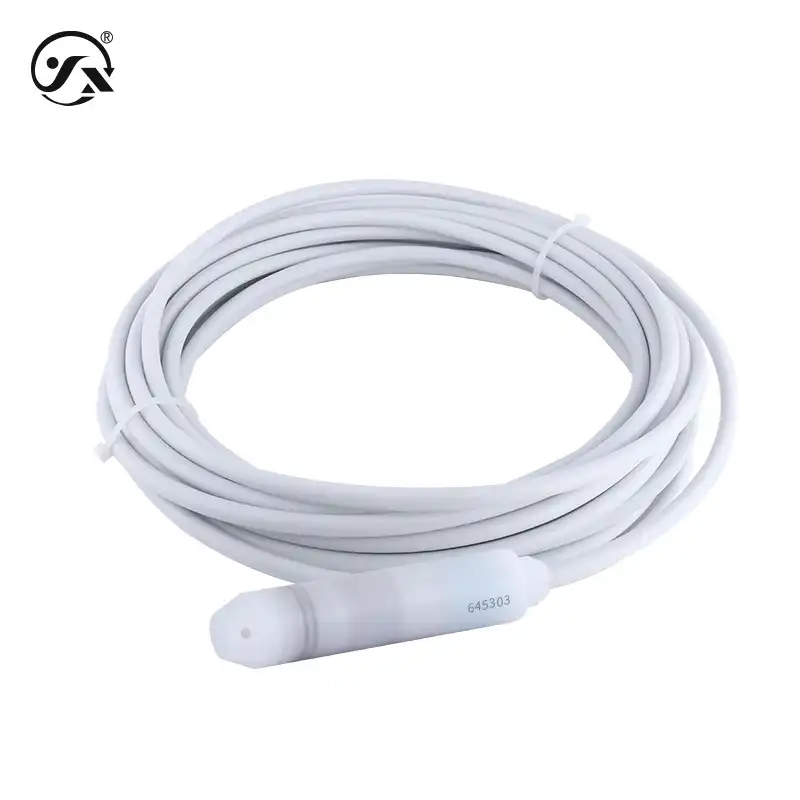

CYW71系列液位变送器产品采用陶瓷压阻的OEM压力传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。外壳整体采用PVDF防腐材质，密封圈为氟胶材质，传输线缆为四氟材质，使其具有优异的防腐性能。
| 基础参数 | |
| 测量介质 | 与接触材质兼容的液体 |
| 输出信号 | 4～20mA、RS485 |
| 供电电压 | 9～28VDC |
| 介质温度 | -40～60℃ |
| 响应频率 | 模拟信号输出≤50Hz、数字信号输出≤5Hz |
| 过载能力 | 150%满量程 |
| 精度等级 | 0.5%FS（参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH） |
| 稳定性能 | ±0.2% FS/年 |
| 温度补偿 | -10～60°C |
| 温度漂移 | ±0.02%FS/°C（温度补偿范围内） |
| 防护等级 | IP68 |
| 整体重量 | 探头≈216g 线缆每米≈67g |
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 接通时间 | 20ms |
| 注1：以米为单位需要提供被测介质密度，原理如下 传感器迎液面受到的压强公式为：Ρ=ρgh + Po式中： P ：传感器迎液面所受压强（为方便理解，以下统称压力） ρ：被测液体密度(调试时默认按照1g/cm³) g ：重力加速度（调试时默认按照9.8m/s²） Po：液面上大气压 h ：传感器插入液体的深度 当传感器插入到被测液体中某一深度时，被测介质的压力引入到传感器的正压腔，通过线缆导气管将液面上的 大气压Po与传感器的负压腔相连，以抵消传感器正面的Po，使传感器测得压力为：ρgｈ，显然,通过测取压力P， 可以得出液位深度。 | |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω （Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 整体材质 | |
| 膜片 | 陶瓷 （接触被测介质） |
| 外壳 | PVDF聚偏二氟乙烯 （接触被测介质） |
| 密封件 | 氟橡胶 （接触被测介质） |
| 线缆 | 四氟φ7.2导气线缆 （接触被测介质） |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ，500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 4-20mA | 输出最小4mA,输出最大20mA |
| RS485 | 输出最小0,输出最大2000 |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
