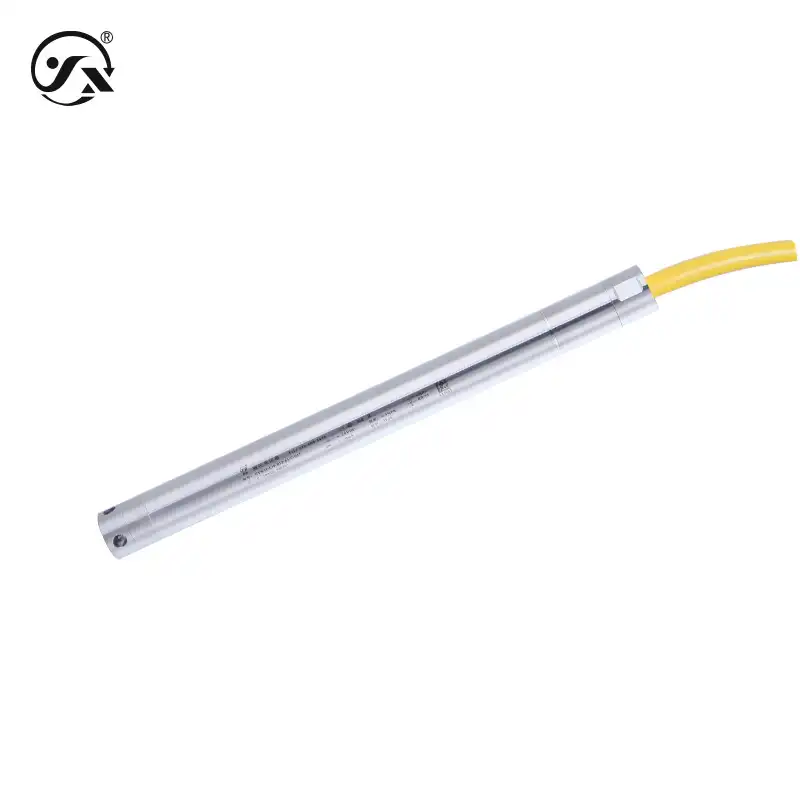

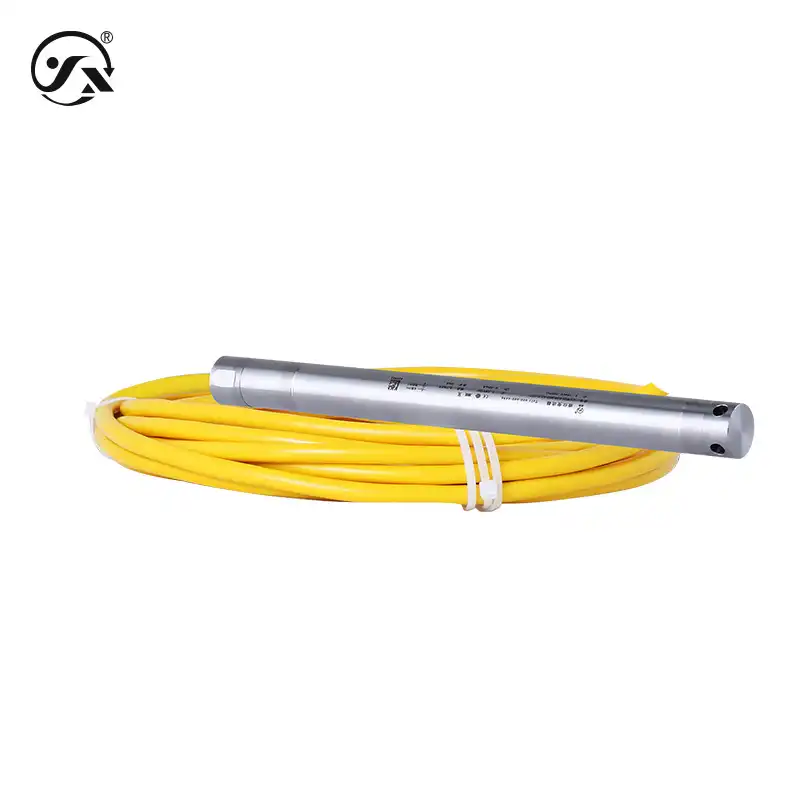

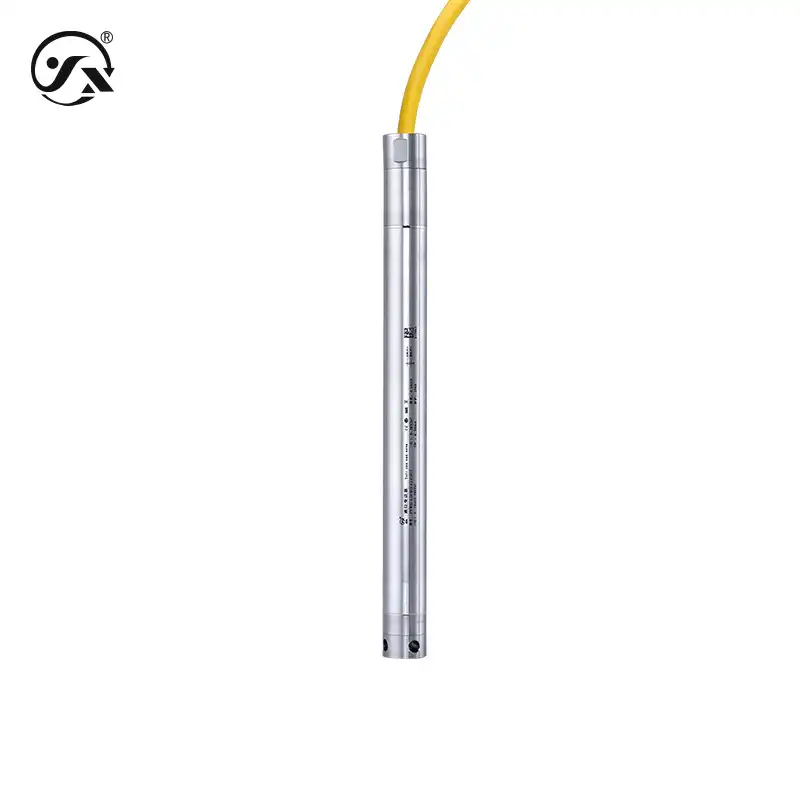

此液位变送器产品采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYW26系列液位变送器具有优异的性能。它抗干扰、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的液位测量仪表。
| 基础参数 | |
| 测量介质 | 水（H2O）或与接触材质兼容的液体 |
| 测量范围 | 0～200～2000mH2O（详见量程选型表） |
| 液位精度 | 0.25%FS、0.5%FS |
| 温度精度 | ±0.5℃ |
| 温度量程： | 0～100℃ |
| 介质温度： | 0～100℃ |
| 压力方式： | 密封压(S) |
| 响应频率： | 模拟信号输出≤50Hz、数字信号输出≤5Hz |
| 稳定性能： | ±0.1% FS/年 |
| 精度等级： | 0.25%FS、0.5%FS |
| 温度补偿： | -10～70℃ |
| 过载能力： | 200%满量程 |
| 温度漂移： | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） |
| 防护等级 | IP68 |
| 整体重量 | 探头≈290g 线缆每米≈110g |
| 接通时间 | 20ms |
| 分辨率 | 模拟输出0.01%FS、数字输出0.05%FS |
| 输出供电 | |
| 4～20mA | 9～28VDC |
| RS485 | 5～28VDC |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω （Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～100℃ |
| 整体材质 | |
| 膜 片 | 316L不锈钢 （接触被测介质） |
| 外 壳 | 304/316L不锈钢（接触被测介质） |
| 密封件 | 氟胶 （接触被测介质） |
| 密封件 | 氟胶 （接触被测介质） |
| 线 缆 | XL05聚乙烯φ7.8(耐温120℃)钢丝层线缆 （接触被测介质） |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ，500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 液位输出 | |
| 4-20mA | 4~20mA |
| RS485 | 0~2000 |
| 液温输出 | |
| 4-20mA | 2.5~26mA |
| RS485 | 0~1500 |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
