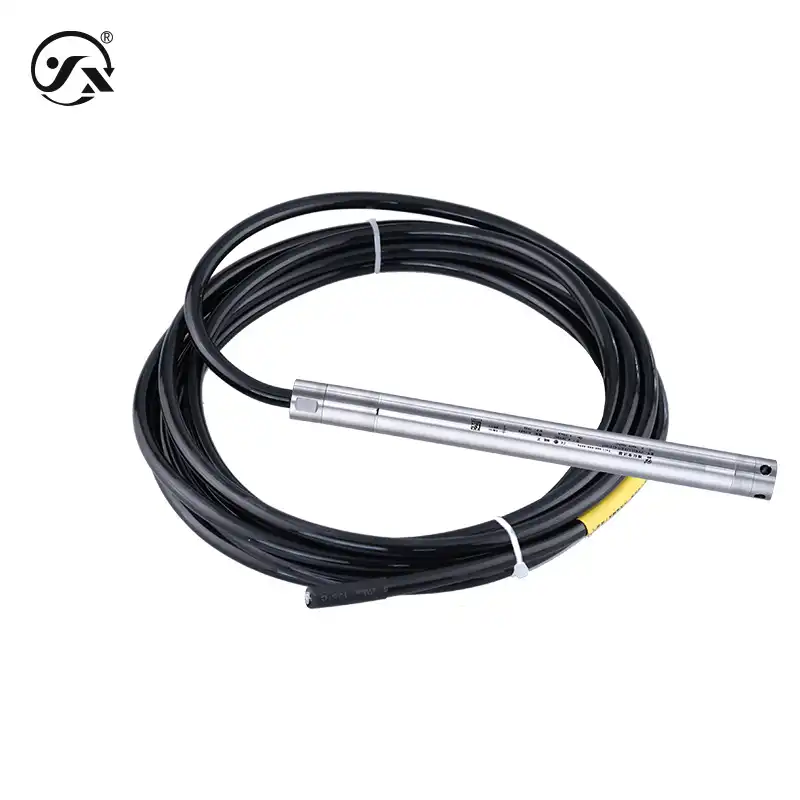

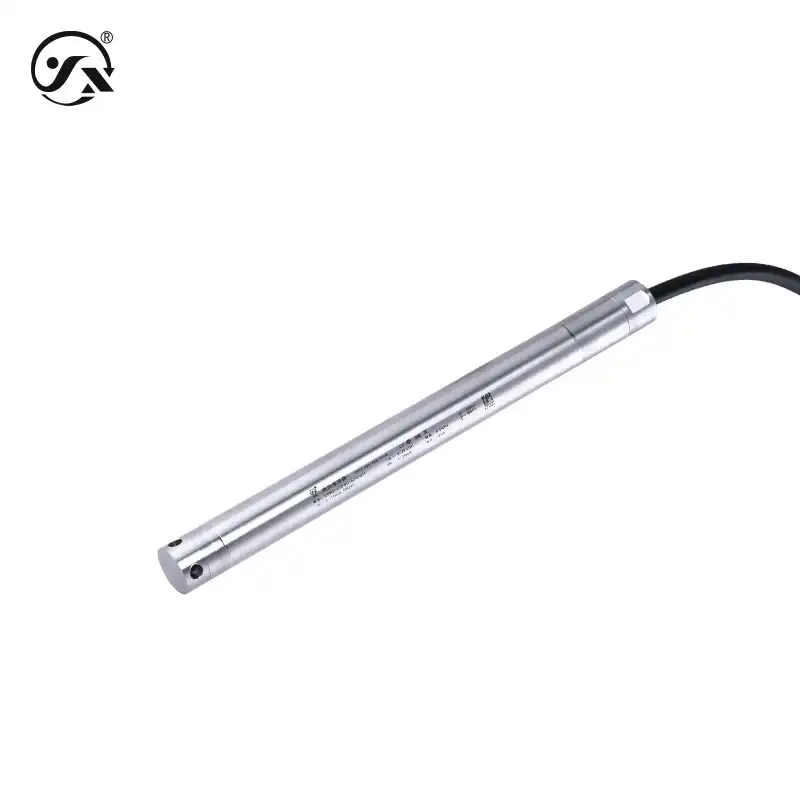

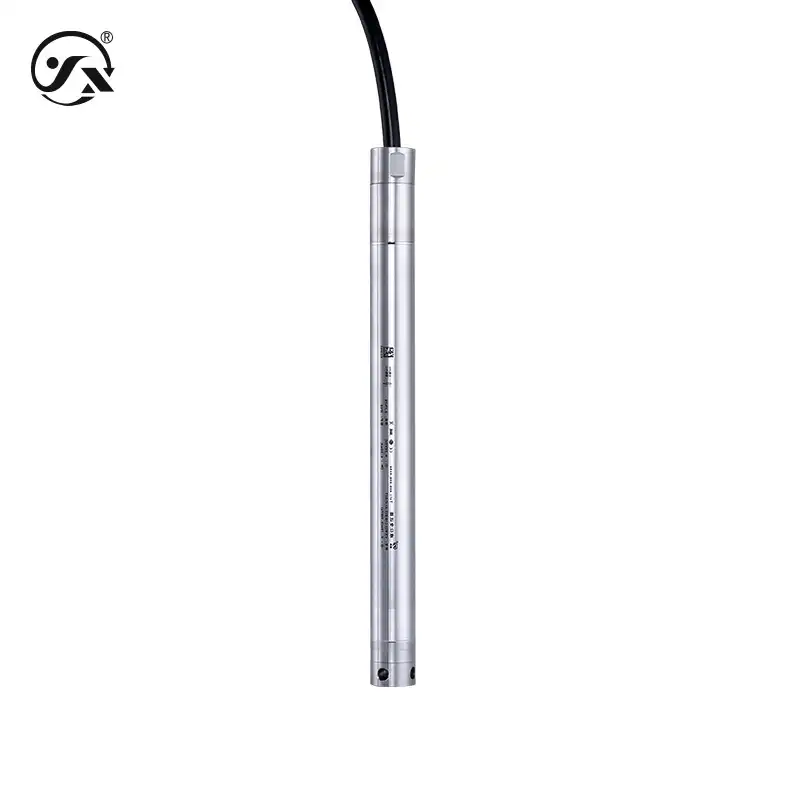

CYW21井用型投入式液位变送器

CYW21井用型投入式液位变送器外径仅为19mm。此外内部电路加强了抗干扰处理，有效地减少了水泵对其的干扰。是井内水位测量的理想产品。

产品型号CYW21
产品分类液位变送器
适用场合工业现场压力 / 液位 / 温度等介质测量,可按工况定制
供货方式原厂直供,常规型号现货,支持非标定制
技术支持133-3326-0951(同微信 · 选型 / 报价 / 技术支持)

提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

此液位变送器产品采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CYW21系列液位变送器具有优异的性能。它抗干扰、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的液位测量仪表。

产品特点

液位量程： 0～10～200mH2O
温度量程： -20～60℃
输出： 4～20mA、RS485
供电： 5～28VDC、9～28VDC
液位精度： 0.25%FS、0.5%FS
温度精度： ±0.5℃

典型应用

地下水位监测
井下水位监测

基础参数
测量介质	水（H2O）或与接触材质兼容的液体
测量范围	0～10～200mH2O（详见量程选型表）
温度量程	-20～60℃
液位精度	0.25%FS、0.5%FS
温度精度	±0.5℃
介质温度	-40～60℃
响应频率	模拟信号输出≤50Hz、数字信号输出≤5Hz
稳定性能	±0.1% FS/年
液位过载	200%满量程
温度补偿	-10～60℃
精度等级	0.25%FS、0.5%FS
温度漂移	±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外）
防护等级	IP68
整体重量	探头≈290g 线缆每米≈60g
接通时间	20ms
温度漂移：	±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外）
防护等级	IP68
整体重量	探头≈650g 线缆每米≈110g
接通时间	400ms
分辨率	模拟输出0.01%FS、数字输出0.05%FS
输出供电
4～20mA	9～28VDC
RS485	5～28VDC
最大功率
4～20mA	≤0.02Us(W)
RS485	≤0.015Us(W)
负载特性
电流型	负载≤{（Us-7.5）÷0.02}Ω （Us=供电电压）
环境条件
环境温度	-40～85℃
环境湿度	0%～95%RH（无冷凝无结露）
整体材质
膜片	316L不锈钢（接触被测介质）
外壳	304不锈钢（接触被测介质）
密封件	丁腈橡胶（接触被测介质）
线缆	聚氨酯φ7.2屏蔽导气线缆（接触被测介质）
机械稳定性
抗振性能	10g(20…2000Hz) 符合IEC60068-2-6标准
抗冲击性	500g/ms 符合IEC60068-2-27标准
电气保护
短路保护	永久
反极保护	无损害，但不工作
绝缘电阻	≥100MΩ，500VDC
绝缘强度	500VAC
输出限制
液位输出
4-20mA	4~20mA
RS485	0~2000
液温输出
4-20mA	2.5~26mA
RS485	0~1500
