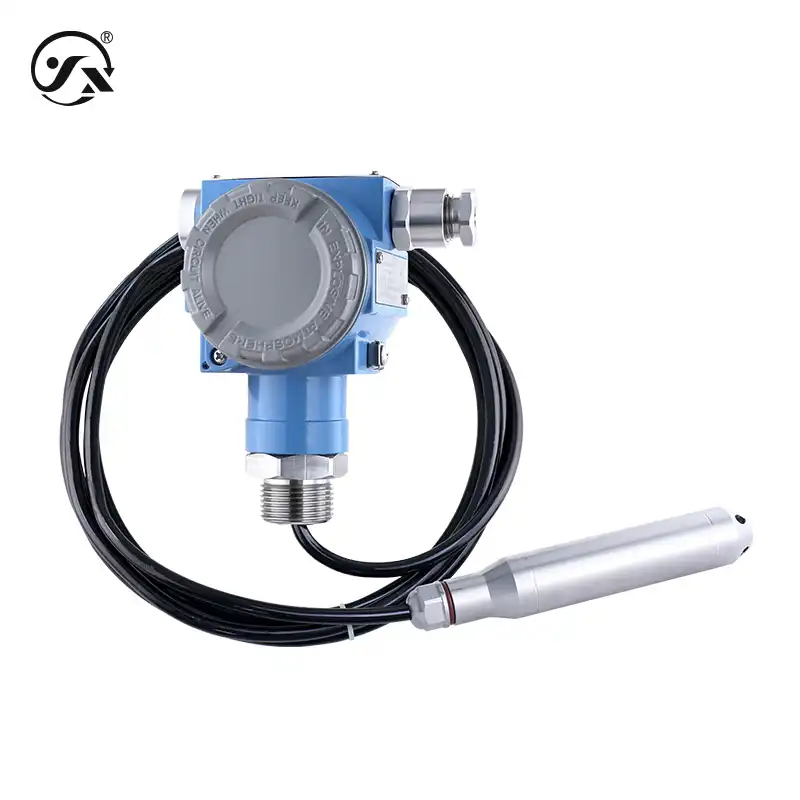

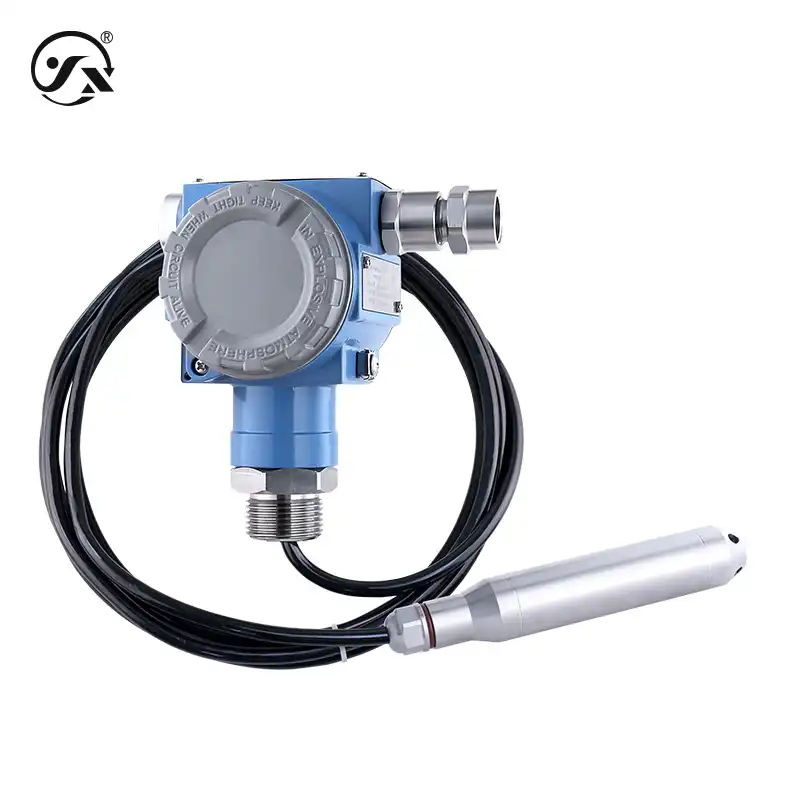

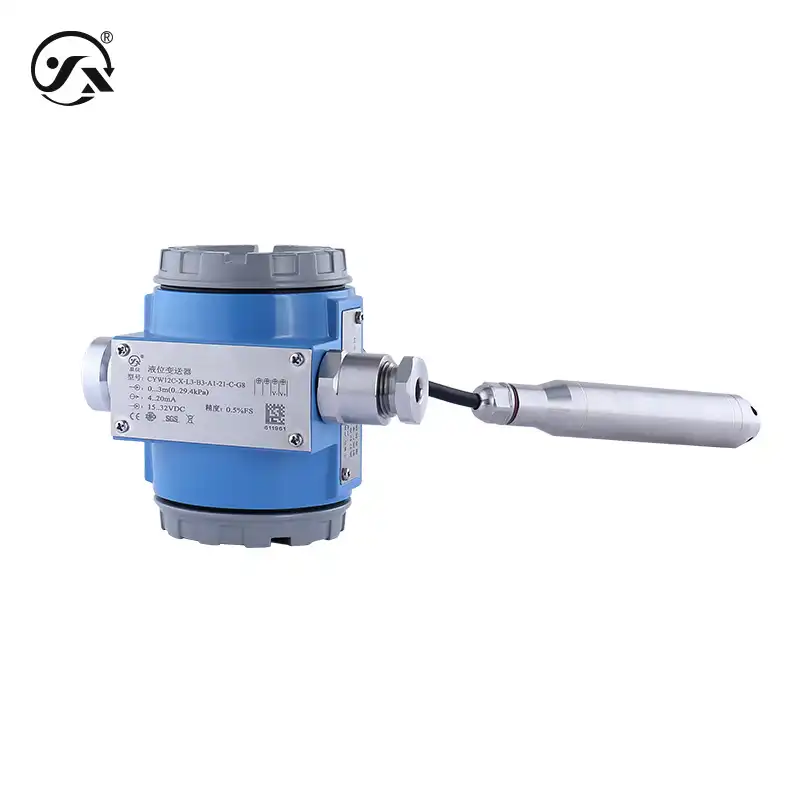

CYW12C防护型投入式液位变送器

此液位变送器产品采用不锈钢双隔离膜片的OEM感压传感器作为信号测量元件，内部封胶处理，外部采用整体激光焊接工艺，使其具有腔内防结露功能，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。它抗干扰、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的液位测量仪表。

产品型号CYW12C
产品分类液位变送器
适用场合工业现场压力 / 液位 / 温度等介质测量,可按工况定制
供货方式原厂直供,常规型号现货,支持非标定制
技术支持133-3326-0951(同微信 · 选型 / 报价 / 技术支持)

立即询价获取选型建议

提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

CYW12C防护型投入式液位变送器其内部采用双隔离膜片，外部采用整体焊接工艺，使其具有防结露功能。主要应用于介质温度变化大、环境潮湿等液位测量现场。其还具有多种防爆功能选择，本质安全型、粉尘本质安全型、隔爆型、隔爆粉尘型，还可选择HART协议通讯。

产品特点

量程： 0～1～200mH2O
输出： 4～20mA、4～20mA HART、RS485
供电： 9～32VDC、15～32VDC、13～32VDC、15～24VDC
精度： 0.25%FS、0.5%FS

典型应用

江河湖泊水位测量
容器和存储系统的水位测量
水处理厂
水循环

基础参数
测量介质	水（H2O）或与接触材质兼容的液体
测量范围	0～1～200mH2O（详见量程选型表）
介质温度	-40～85℃
响应频率	模拟信号输出≤50Hz、数字信号输出≤5Hz
稳定性能	±0.1% FS/年
过载能力	200%满量程
温度补偿	-10～70℃
温度漂移	±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外）
精度等级	0.25%FS(量程≥10m)、 0.5%FS(量程＜10m) 含重复性≤0.05%FS、迟滞≤0.05%FS 表头精度 0.5%FS 液晶（LCD）显示注：参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH。
防爆类型	隔爆型 Ex db ⅡC T6 Gb 隔爆粉尘型 Ex tb IIIC T80℃ Db 本质安全型 Ex ia ⅡC T6 Ga (仅限4～20mA/4～20mA HART 输出) 粉尘本质安全型 Ex iaD 20 T80℃ (仅限4～20mA/4～20mA HART 输出) 注：本质安全必须经由安全栅或本安电源供电
防护等级	探头IP68 接线盒IP66 注：以上防护等级是指电气连接完整后所达到
整体重量	无显示≈1.25kg 有显示≈1.4kg 探头≈410g 线缆每米≈60g
接通时间	400ms
分辨率	模拟输出0.01%FS、数字输出0.05%FS
输出供电	4～20mA：无显示(9～32VDC)、有显示(15～32VDC)、本质安全型(15～24VDC) RS485：有/无显示(9～32VDC) 4～20mA HART：有/无显示(15～32VDC)、本质安全型(15～24VDC)
最大功率
4～20mA	有/无显示≤0.02Us(W)
RS485	有显示≤0.02Us(W)、无显示≤0.015Us(W)
4～20mA HART	有/无显示≤0.02Us(W)
负载特性
电流型	无显示负载≤{（Us-7.5）÷0.02}Ω 有显示负载≤{（Us-12）÷0.02}Ω （Us=供电电压） HART电流型：负载≤{（Us-12）÷0.02}Ω（Us=供电电压）
环境条件
环境温度	-40～85℃（无冷凝无结露）
整体材质
膜片	316L不锈钢（接触被测介质）
外壳	304不锈钢（接触被测介质）
接线盒	压铸铝
密封件	丁腈橡胶（接触被测介质）
线缆	聚氨酯φ7.2导气线缆（接触被测介质）
机械稳定性
抗振性能	10g(20…2000Hz) 符合IEC60068-2-6标准
抗冲击性	500g/ms 符合IEC60068-2-27标准
电气保护
短路保护	永久
反极保护	无损害，但不工作
绝缘电阻	≥100MΩ，500VDC
绝缘强度	500VAC
输出限制
4-20mA	输出最小2.5mA、输出最大20mA
RS485	输出最小0 、输出最大2000
4-20mA HART	输出最小3.8mA、输出最大22mA
