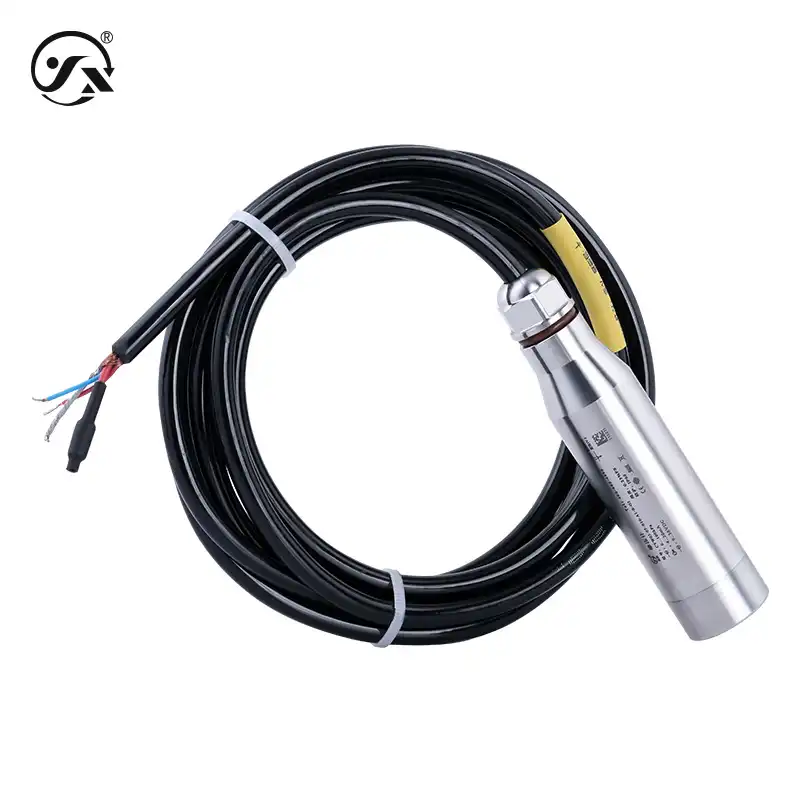

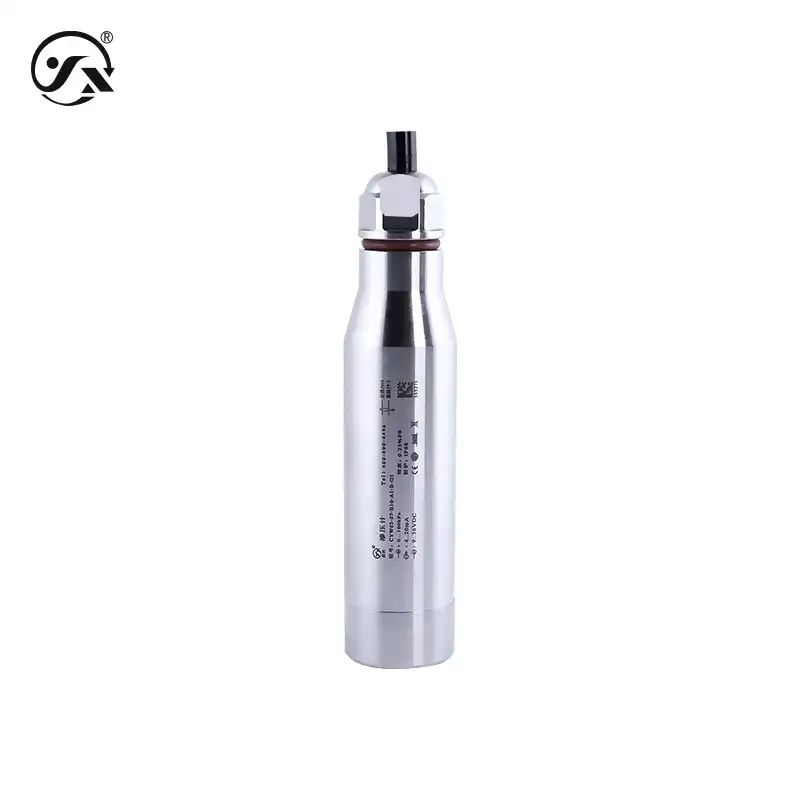

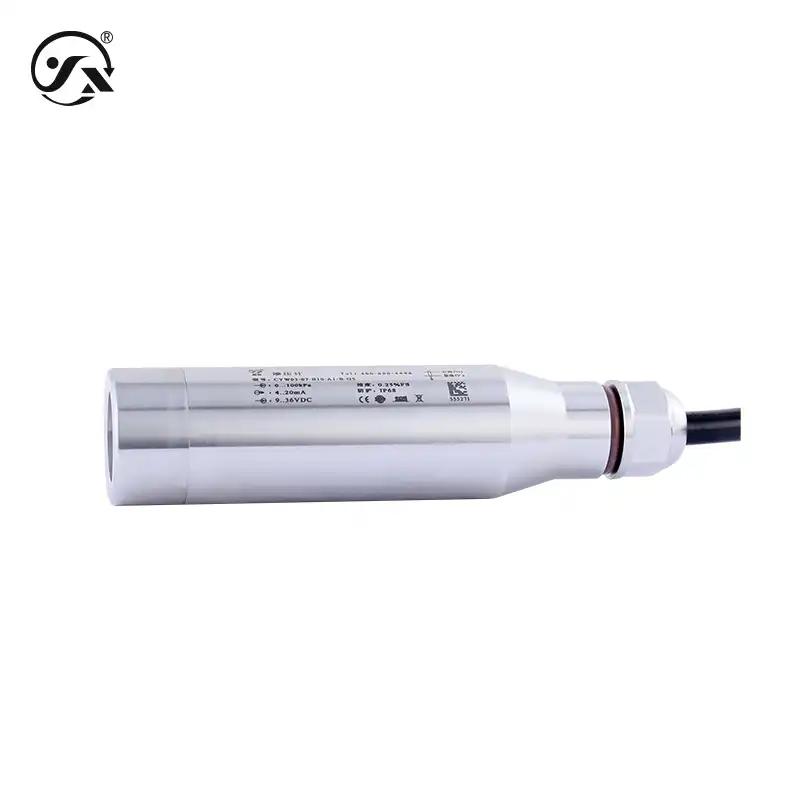

CYW03压阻式渗压计

CYW03压阻式渗压计是我司针对孔隙水的压力测量应用而设计，具有优异的质量和高性价比，是监测防渗效果、绕坝渗流、渗漏状态及土体的浸润线理想产品。

产品型号CYW03
产品分类液位变送器
适用场合工业现场压力 / 液位 / 温度等介质测量,可按工况定制
供货方式原厂直供,常规型号现货,支持非标定制
技术支持133-3326-0951(同微信 · 选型 / 报价 / 技术支持)

提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

此渗压计产品采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，引压部位装有一个透水石，可阻止小颗粒土壤进入隔膜前面的腔室。透水石中的孔允许水进入，但不允许土壤颗粒进入。

产品特点

量程： 0～100kPa～4MPa
输出： 4～20mA、RS485
供电： 9～36VDC、3～5VDC
精度： 0.1%FS、0.25%FS

典型应用

地震监测水电大坝隧道土木工程排水工程等孔隙水的压力监测

基础参数
测量介质	水（H2O）或与接触材质兼容的液体
测量范围	0～100kPa～4MPa（详见量程选型表）
介质温度	-40～60℃
响应频率	模拟信号输出≤50Hz、数字信号输出≤5Hz
稳定性能	±0.1% FS/年
过载能力	200%满量程
温度漂移	±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外）
防护等级	IP68
整体重量	探头≈290g 线缆每米≈60g
接通时间	20ms
分辨率	模拟输出0.01%FS、数字输出0.05%FS
输出供电
输出信号	4～20mA、RS485
供电范围	9～36VDC、3～5VDC
最大功率
4～20mA	≤0.02Us(W)
RS485	≤0.015Us(W)
负载特性
电流型	负载≤{（Us-7.5）÷0.02}Ω（Us=供电电压）
环境条件
环境温度	-40～85℃
环境湿度	0%～95%RH（无冷凝无结露）
整体材质
膜片	316L不锈钢（接触被测介质）
外壳	304不锈钢（接触被测介质）
密封件	丁腈橡胶（接触被测介质）
线缆	聚乙烯φ7.2导气线缆（接触被测介质）
透水石	金刚砂（接触被测介质）
机械稳定性
抗振性能	10g(20…2000Hz) 符合IEC60068-2-6标准
抗冲击性	500g/ms 符合IEC60068-2-27标准
电气保护
短路保护	永久
反极保护	无损害，但不工作
绝缘电阻	≥100MΩ，500VDC
绝缘强度	500VAC
输出限制
4-20mA	输出最小2.5mA,输出最大26mA
RS485	输出最小0,输出最大2000
