提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。

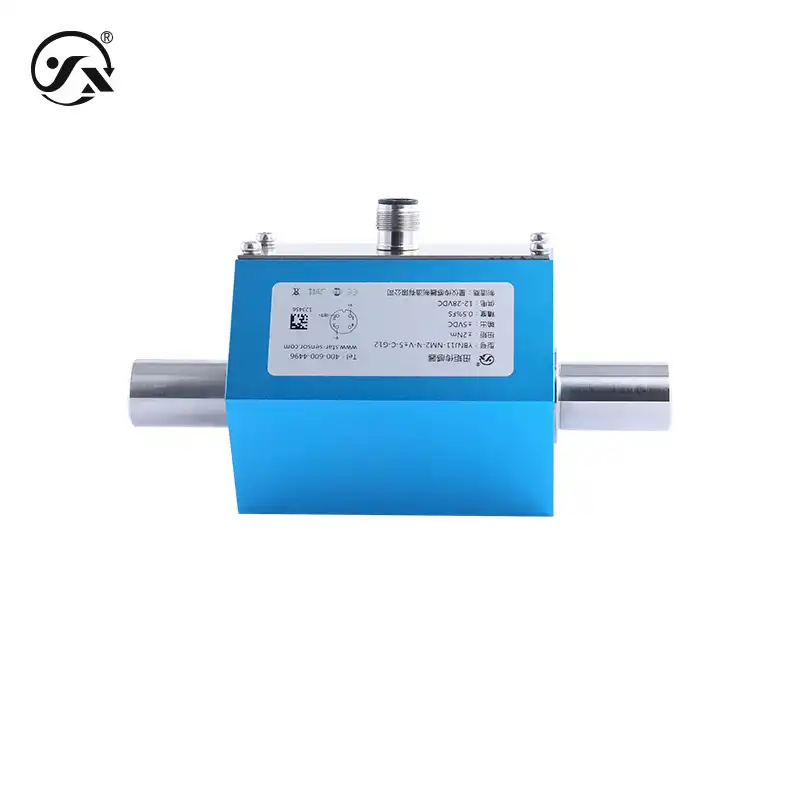

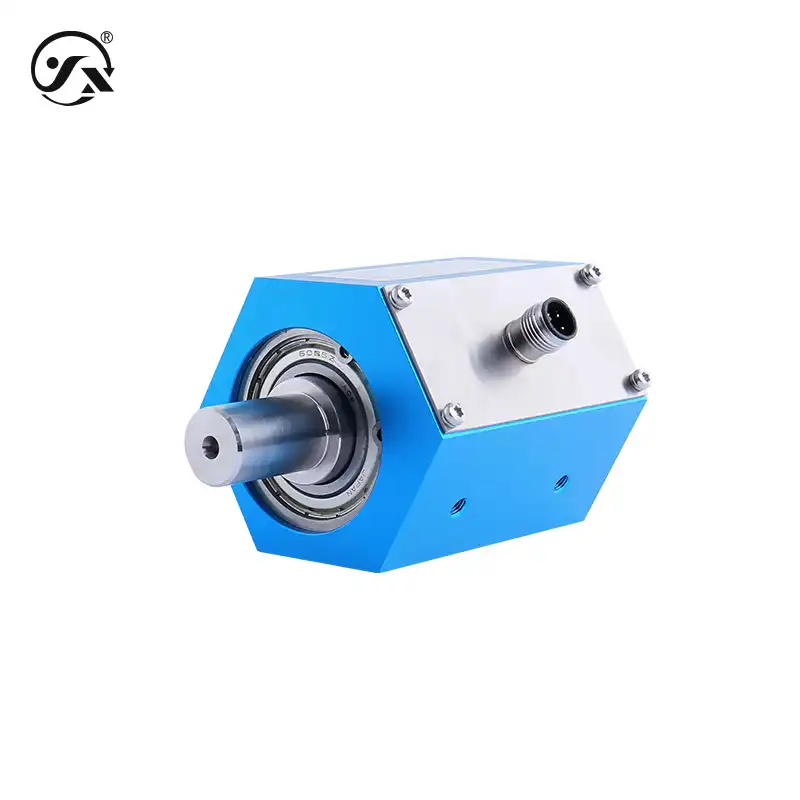

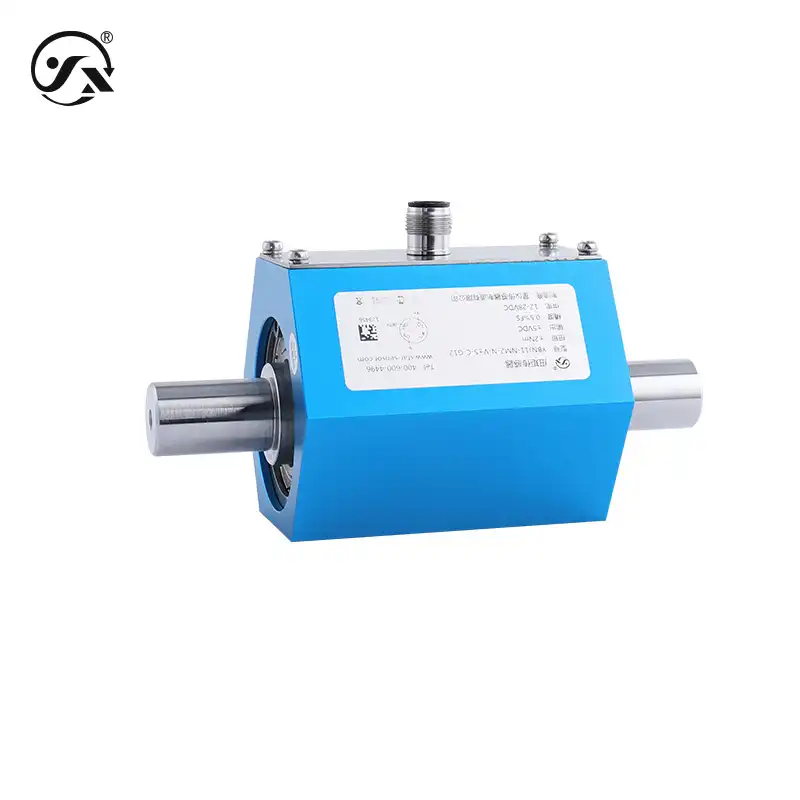

本传感器是一种测量各种扭矩及机械功率的精密测量仪器。YBNJ11轴式动态扭矩传感器被广泛应用于试验机、扭力扳手、转向机、轴承、电动执行器、阀门、液压等动态扭矩测试系统中,由于出色的稳定性、较高的测量精度和性价比而受到用户的赞誉。
| 基础参数 | |
| 额定扭矩 | 0.2～200Nm |
| 精度等级 | 0.2%FS(非线性≤0.1%FS、迟滞性≤0.1%FS、重复性≤0.1%FS) 0.5%FS(非线性≤0.2%FS、迟滞性≤0.2%FS、重复性≤0.2%FS) |
| 响应频率 | 模拟信号≤10Hz |
| 最大功耗 | ≤70mA |
| 温度漂移 | ±0.2%FS/10℃(参考温度23℃） |
| 最大工作扭矩 | 150%FS |
| 最大极限扭矩 | 200%FS |
| 断裂扭矩 | 300%FS |
| 防护等级 | IP50 |
| 环境条件 | |
| 环境温度 | -10～60℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 整体材质 | |
| 外壳 | 6061铝 |
| 轴 | 17-4PH不锈钢 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ 500VDC |
| 绝缘强度 | 500VAC |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
动态扭矩变送器
动态扭矩变送器
动态扭矩变送器
YBNJ13数显轴式动态扭矩传感器采用德国技术和生产设备及先进的检测设备。其自带数显屏可显示扭矩与转速数据，且可以通过按键调整零点。两端均可为键…
