M1温度模块用于热电阻Pt100信号输入，可选模拟量4～20mA两线制与数字量RS485四线制输出。
用于热电阻Pt100信号输入，可选模拟量4～20mA两线制与数字量RS485四线制输出。
产品特点
- 量程： -200～500℃（详见量程参数选型表）
- 输入： Pt100电阻信号
- 输出： 4～20mA、RS485
- 供电： 12～36VDC
典型应用
- 一般工业
转换模块

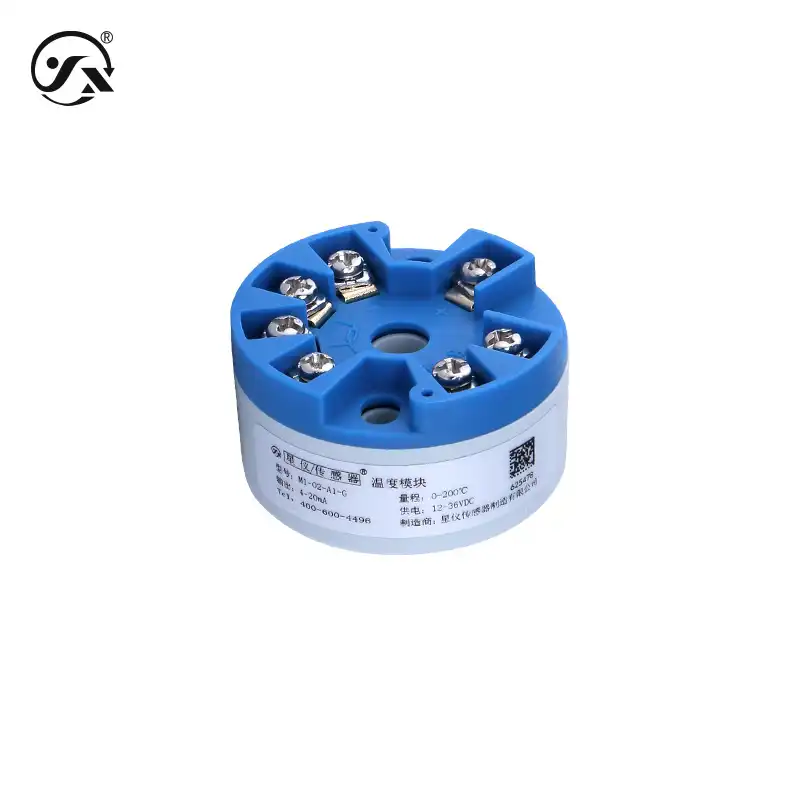

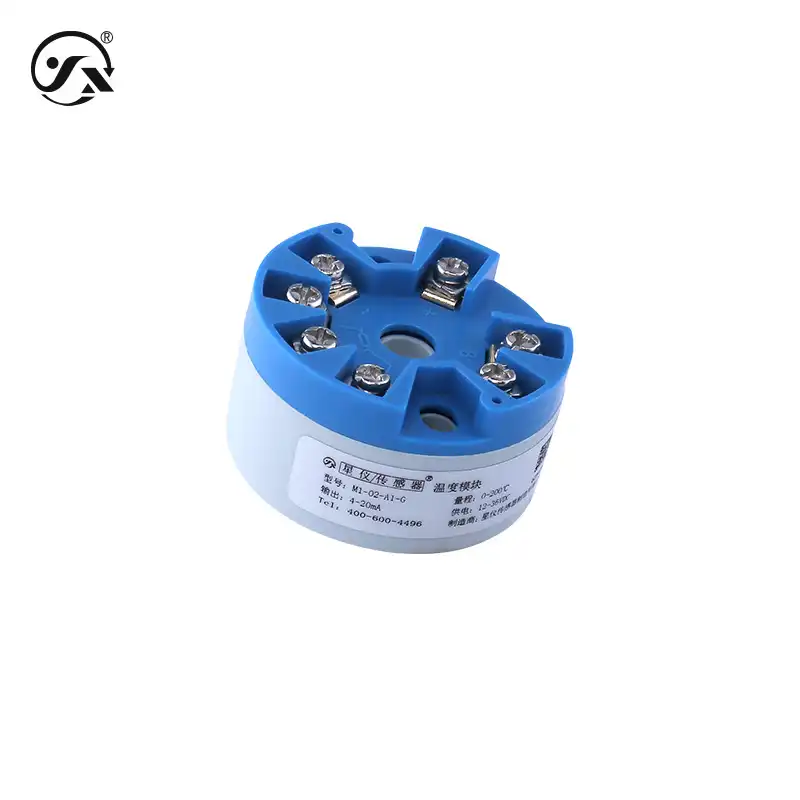

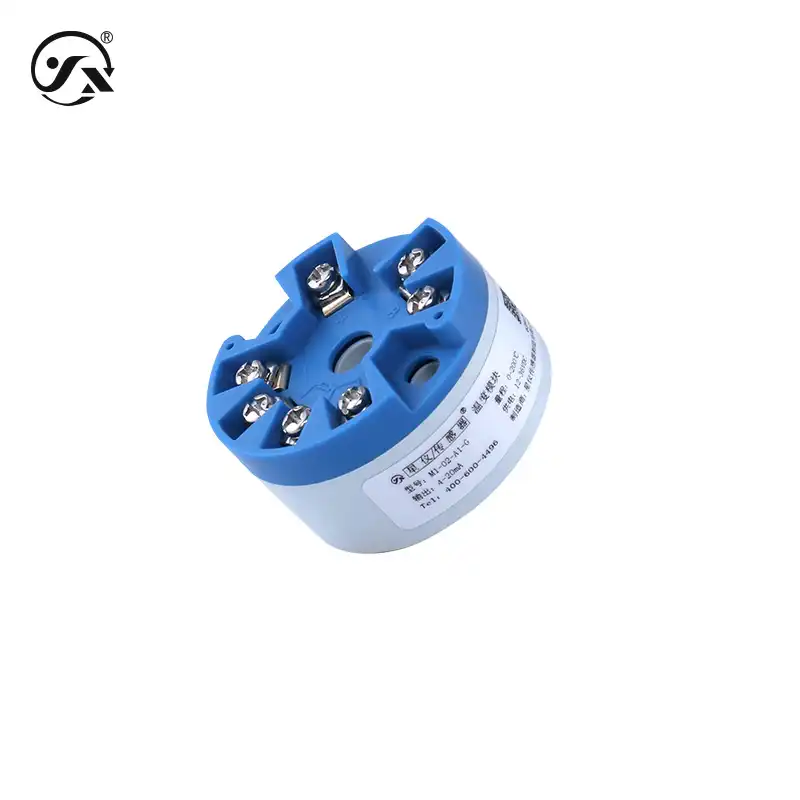

M1温度模块
M1温度模块用于热电阻Pt100信号输入，可选模拟量4～20mA两线制与数字量RS485四线制输出。
- 产品分类转换模块
- 适用场合工业现场压力 / 液位 / 温度等介质测量,可按工况定制
- 供货方式原厂直供,常规型号现货,支持非标定制
- 技术支持133-3326-0951(同微信 · 选型 / 报价 / 技术支持)
提示:产品图片与参数以实物及出厂资料为准,如需详细样本或三维图纸请联系我们。
| 基础参数 | |
| 测量范围 | -200～500℃（详见量程参数选型表） |
| 输入信号 | Pt100电阻信号 |
| 输出信号 | 4～20mA、RS485 |
| 供电电压 | 12～36VDC |
| 温度漂移 | 0.02%FS/℃（参考温度20℃±2℃） |
| 稳定性能 | ±0.05% FS/年 |
| 接通时间 | 20ms |
| 防护等级 | IP54 |
| 整体重量 | ≈32g |
| 环境温度 | -40～80℃ |
| 变送精度 | ±0.1%FS或±0.2℃(取最大值) 注：参考温度均为20℃±2℃ |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 负载特性 | |
| 电流型 | 负载≤{（Us-9）/0.02（Us=供电电压）}Ω |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ,500VDC |
| 绝缘强度 | 500VAC |
| 整体材质 | |
| 外壳 | ABS工程塑料 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 输出限制 | |
| 4-20mA | 输出最小2.5mA、 输出最大26mA |
| RS485 | 输出最小0、 输出最大3500/7000 |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
非标定制
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
选型支持
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
服务承诺
- 原厂直供,提供产品合格证与出厂检测资料
- 常规型号备有现货,下单后快速发货
- 提供安装指导与使用过程中的技术支持
