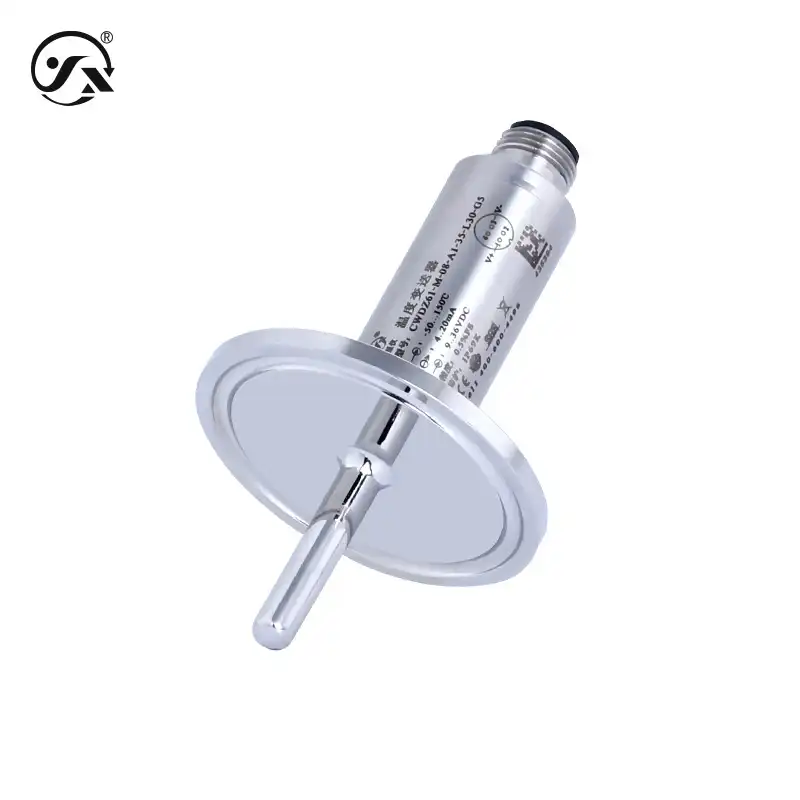

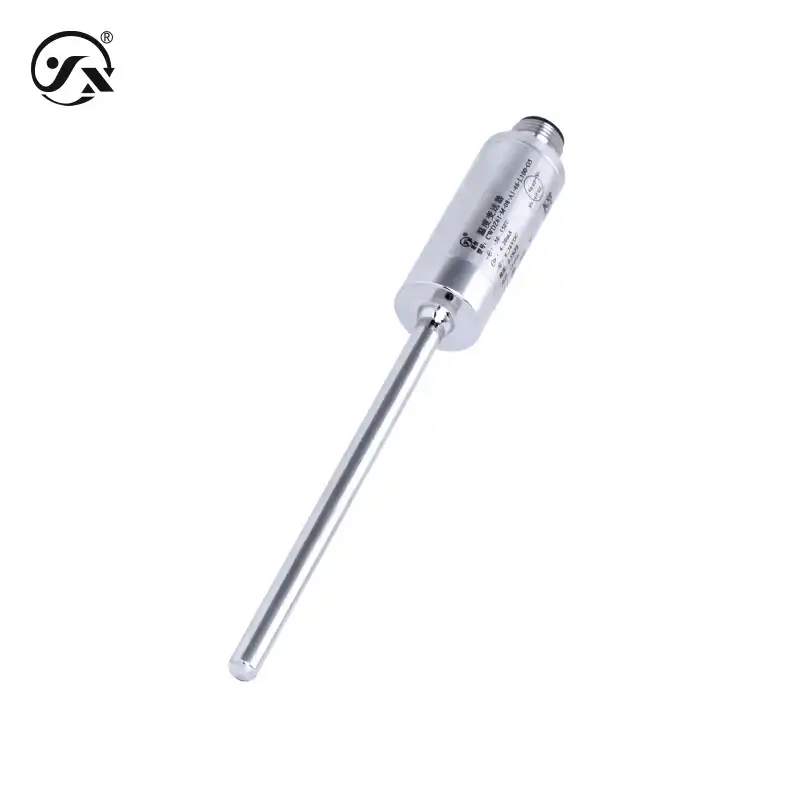

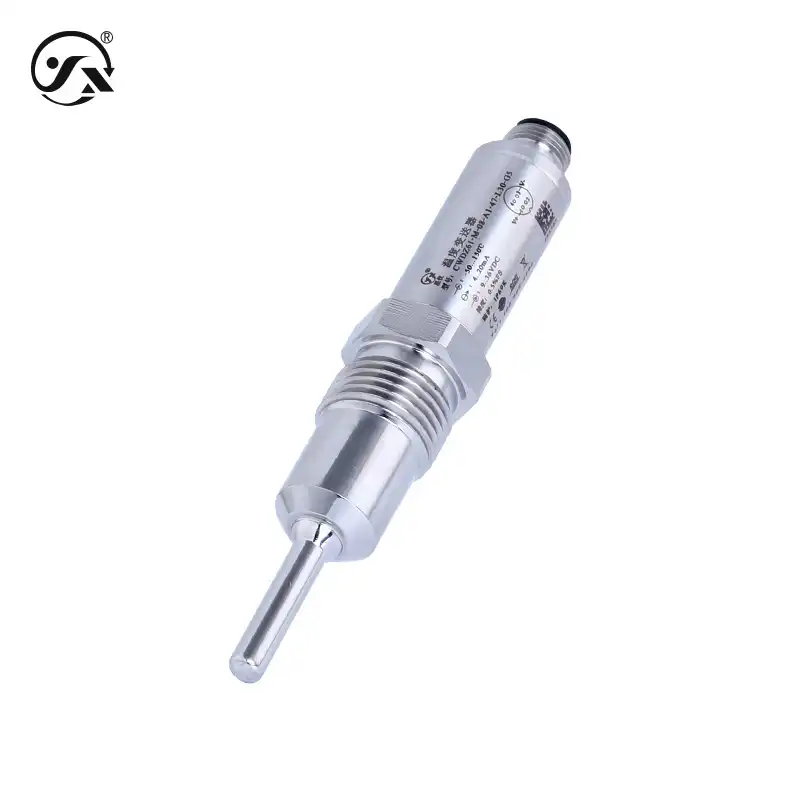

CWDZ61系列温度变送器产品采用PT100(1/3B级)作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CWDZ61系列温度变送器具有优异的性能。它抗干扰、过载、温度漂移小、稳定性高，具有很高的测量精度，是卫生领域理想的温度测量仪表。
| 基础参数 | |
| 测量介质 | 液体或气体等（与接触材质兼容） |
| 测量范围 | -50～150℃ |
| 输出信号 | 4～20mA、Pt100(1/3B级） |
| 供电 | 9～36VDC |
| 精度 | 0.25%FS、0.5%FS |
| 分辨率 | 模拟输出0.02%FS |
| 测量元件 | 1*Pt100(1/3B级) |
| 响应时间 | ≈18s（符合IEC60751,0.4m/s水流，10℃步进） |
| 稳定性能 | ±0.1%FS/年 |
| 接通之间 | 400ms |
| 最大功率 | ≤0.02Us(W)注：Us=供电电压 |
| 负载特性 | 电流型：负载≤{（Us-9）/0.02（Us=供电电压）}Ω |
| 防护等级 | IP69K注：以上防护等级是指电气连接完整后所达到，也取决于电气连接插头。 |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ,500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 输出最小 | 4mA |
| 输出最大 | 20mA |
| 整体材质 | |
| 保护管 | 316不锈钢（接触被测介质） |
| 过程连接 | 316不锈钢（接触被测介质） |
| 外壳 | 316L不锈钢 |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz)符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms符合IEC60068-2-27标准 |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
