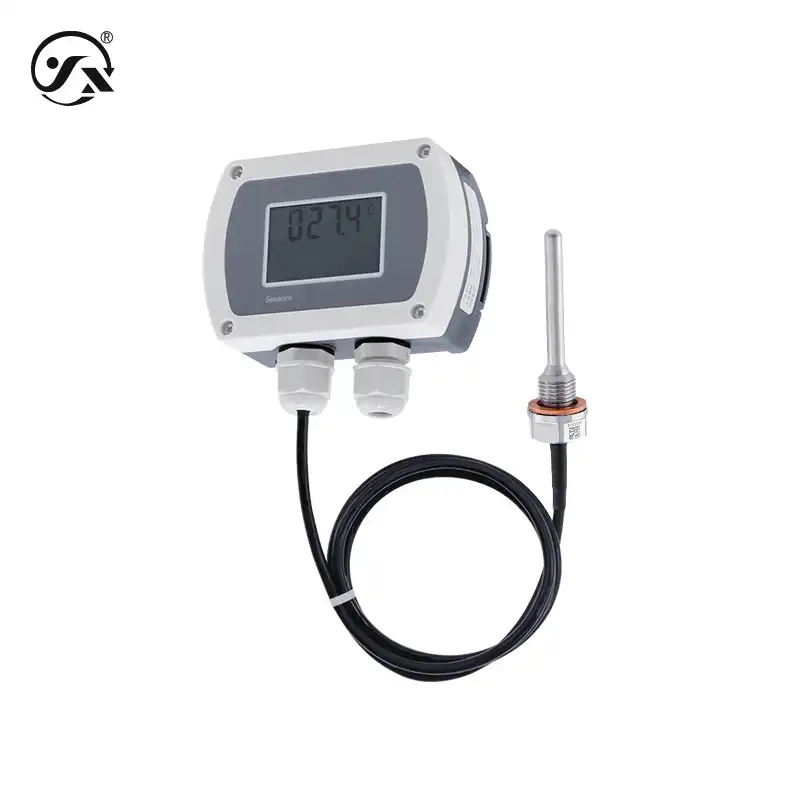

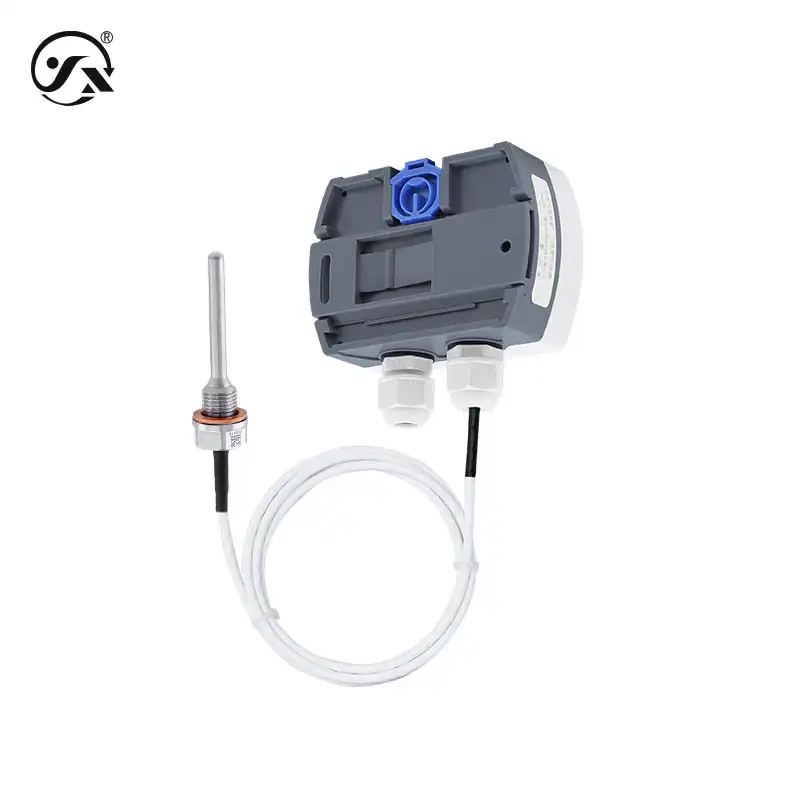

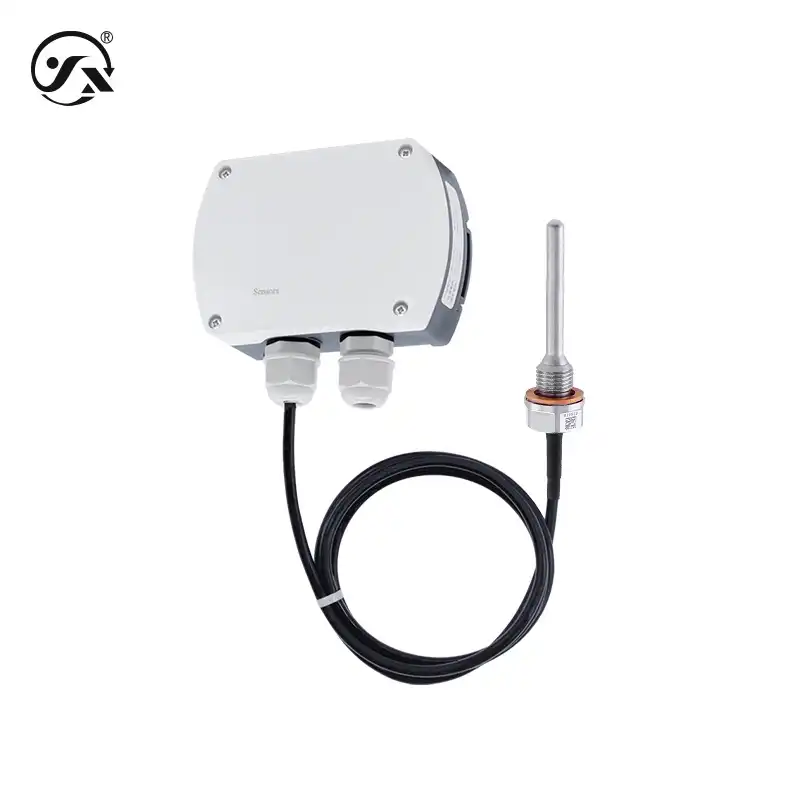

CWDZ22系列温度变送器产品采用Pt100（1/3B级）作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路将传感器信号转换为标准输出信号，充分发挥了传感器的技术优势，使CWDZ22系列温度变送器具有优异的性能。它抗干扰、过载、温度漂移小、稳定性高，具有很高的测量精度，是工业自动化领域理想的温度测量仪表。
| 基础参数 | |
| 测量介质 | 固体、液体或气体（与接触材质兼容） |
| 测量范围 | -50～100℃、-50～260℃、-200～150℃ |
| 输出信号 | 4～20mA、RS485、Pt100、0～10VDC、0～5VDC、1～5VDC |
| 测量元件 | 1*Pt100 (1/3B级) |
| 响应时间 | 18s（符合IEC60751,0.4m/s风速，10℃步进） |
| 稳定性能 | ±0.1% FS/年 |
| 接通时间 | 400ms |
| 防护等级 | 壳体IP65 探头IP68 注：防护等级是指电气连接完整后所达到 |
| 耐用性能 | 1X10⁶次（量程下限到量程上限循环次数） |
| 整体重量 | 带显示≈150g 无显示≈130g 探头G1/4外螺纹≈36g(插深为30mm) 探头G1/2、M20*1.5外螺纹≈78g(插深为30mm) 注：插深每增加10mm，重量增加1g |
| 精度等级 | 0.25%FS、0.5%FS |
| 分辨率 | 模拟输出0.02%FS、数字输出0.1℃ |
| 输出供电 | |
| 4～20mA | 9～28VDC |
| RS485 | 9～28VDC |
| 0～10VDC | 12～28VDC |
| 0～5VDC | 9～28VDC |
| 1～5VDC | 9～28VDC |
| 最大功率 | |
| 4～20mA | ≤0.02Us(W) |
| RS485 | ≤0.015Us(W) |
| 0～10VDC | ≤0.015Us(W) |
| 0～5VDC | ≤0.015Us(W) |
| 1～5VDC | ≤0.015Us(W) |
| 负载特性 | |
| 电压型 | ≥10kΩ |
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω （Us=供电电压） |
| 环境条件 | |
| 环境温度 | -40～85℃ |
| 环境湿度 | 0%～95%RH（无冷凝无结露） |
| 整体材质 | |
| 外壳 | ABS工程塑料 |
| 线缆锁紧 | 尼龙（锁线直径4～6mm） |
| 显 示 | LCD液晶显示 无背光 |
| 探头材质 | 304不锈钢 |
| 密封件 | 丁腈橡胶 |
| 线缆 | 四氟屏蔽补偿线缆（φ3.2mm） 耐温-200~260℃ 聚氨酯屏蔽补偿线缆（4.7mm） 耐温-50～100℃ |
| 机械稳定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ，500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 4-20mA | 输出最小4mA,输出最大20mA |
| RS485 | 输出最小0,输出最大1500 |
| 0～10VDC | 输出最小0.001VDC,输出最大10VDC |
| 0～5VDC | 输出最小0.001VDC,输出最大5VDC |
| 1～5VDC | 输出最小0.001VDC,输出最大5VDC |
以上参数为标准配置,量程、过程连接、接液材质、输出信号等均可按工况定制,请与我们确认后选型。
支持量程、过程连接(螺纹 / 法兰 / 卡箍)、接液材质、输出信号、显示方式等定制,请提供工况条件与我们沟通确认。
告知测量介质、温度、压力范围、接口规格与安装空间,工程师将为您推荐合适型号并给出报价。
